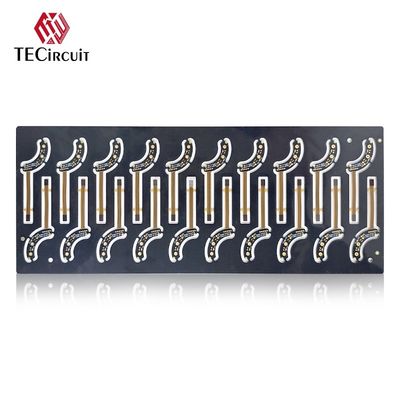

Rigid-Flex Board RF PCB FPC Flexible Printed Circuit Immersion Gold Industrial Control

Rigid-Flex Board RF PCB FPC Flexible Printed Circuit Immersion Gold Industrial Control

Nama merek:	TECircuit
Nomor Model:	TEC0025
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informasi Rinci

Deskripsi Produk

Peringkat & Ulasan

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Tecircuit Electronics Co., Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB kaku, papan kaku, papan fleksibel, PCB kaku-flex, IC-substrat, inti

Nomor Barang.:

RF0003

Melayani:

Layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Pengendalian Industri Papan Fleksibel Kekuat

Perhiasan emas kaku dan fleksibel PCB

Deskripsi Produk

Rigid-Flex Board RF PCB FPC Flexible Printed Circuit Immersion Gold

Aplikasi Kontrol Industri

Spesifikasi Produk

Lapisan	6L
Bahan	Rigid-flex (IT180A+A-2005RD)
Ketebalan papan	1.6MM
Ukuran Lubang Minimal	0.15mm
Pengolahan Permukaan	Emas Immersi
Dimensi	188.2*165.4mm
Fitur Khusus	Rigid-flex Campuran
Aplikasi	Kontrol Industri

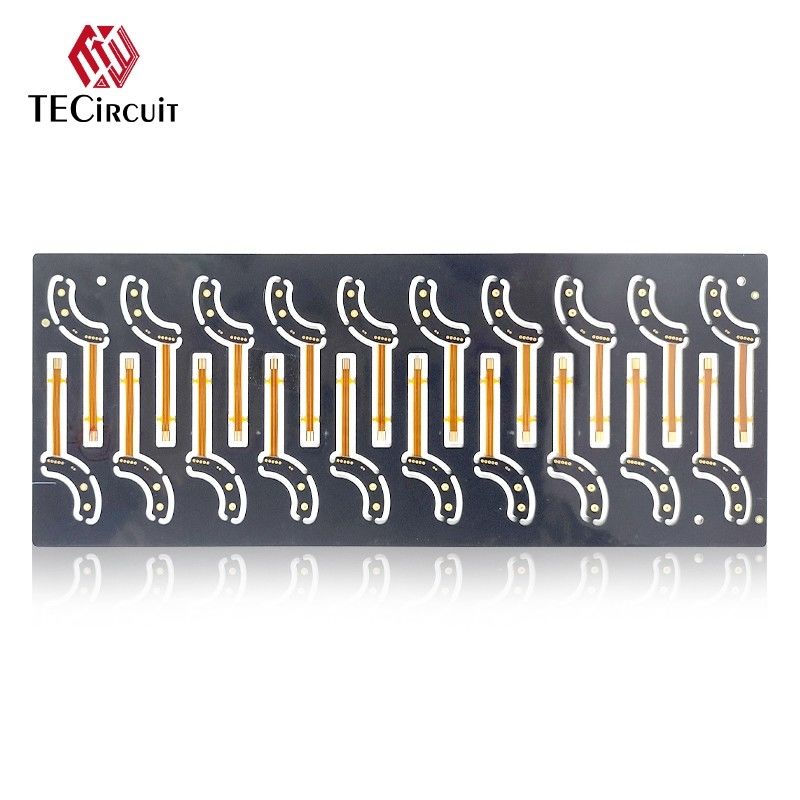

Gambar Produk

Tentang TECircuit

Didirikan pada tahun 2004, TECircuit adalah penyedia layanan manufaktur elektronik (EMS) yang terletak di Shenzhen, Cina..

Layanan Kami

Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (PCBA)
Papan sirkuit cetak fleksibel (FPC)
Sumber Komponen
Bangunan Kotak
Pengujian dan Penjaminan Mutu

Sertifikasi Mutu

UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, sesuai dengan standar ROHS dan REACH.

Kapasitas Pabrik

Luas pabrik: 50.000 meter persegi

Karyawan: 930+

Kapasitas produksi bulanan: 100.000 m2

Kapasitas TECircuit

Pengembangan skema dan tata letak PCB menggunakan Protel, PADS
Pembuatan PCB dari 1-40 lapisan termasuk single side, double side, multi-layer, HDI board dan buried/blind via board
Pengadaan bahan dan manajemen rantai pasokan
Pengembangan prototipe dan pengenalan produk baru (NPI)
Layanan PCBA termasuk penempatan SMD (0402, QFP, QFN, BGA) dan perakitan lubang
Pengujian dalam sirkuit dan pengujian fungsional
Pra-program IC dan verifikasi fungsi dengan pengujian burn-in
Perakit unit lengkap termasuk bangunan kotak dengan plastik, layar, kandang logam, membran, kumparan dan kabel
Aplikasi pelapis lingkungan
Dukungan teknik termasuk penggantian komponen akhir umur dan dukungan desain untuk sirkuit, logam, dan wadah plastik

Pertanyaan yang Sering Diajukan

Apa yang dibutuhkan untuk penawaran?

PCB:Jumlah, file Gerber, dan persyaratan teknis (bahan, permukaan, ketebalan tembaga, ketebalan papan)
PCBA:Informasi PCB, Bill of Materials (BOM) dan dokumentasi pengujian

Format file apa yang Anda terima untuk produksi?

File PCB Gerber, daftar BOM untuk perakitan PCB, dan metode uji untuk verifikasi PCBA

Apakah file saya aman?

File Anda benar-benar aman dan dilindungi.Semua dokumen pelanggan tetap rahasia dan tidak pernah dibagikan kepada pihak ketiga.

Apa metode pengiriman?

Kami menawarkan opsi pengiriman FedEx, DHL, TNT, dan UPS. Metode pengiriman yang disediakan pelanggan juga dapat diterima.

Apa metode pembayaran?

Transfer Telegraphic di muka (Advance T/T) dan pembayaran PayPal diterima.

Spesifikasi Teknis

Lapisan PCB	1-42 lapisan
Bahan PCB	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran Papan Maksimal	620 mm × 1100 mm
Sertifikasi	Memenuhi Peraturan RoHS
Ketebalan papan	1.6 ± 0,1 mm
Ketebalan lapisan luar tembaga	0.5-5oz
Ketebalan Tembaga Lapisan Dalam	0.5-4oz
Ketebalan Papan Maksimal	6.0mm
Ukuran Lubang Minimal	0.20mm
Lebar baris minimum/ruang	3/3mil
Minimal Solder Mask Pitch	0.1mm (4mil)
Ketebalan lempeng dan rasio aperture	30:1
Tembaga dengan Lubang Minimal	20 μm
Toleransi Diameter Lubang (PTH)	± 0,075mm (3mil)
Toleransi Diameter Lubang (NPTH)	± 0,05 mm (2mil)
Penyimpangan Posisi Lubang	± 0,05 mm (2mil)
Gambaran Toleransi	± 0,05 mm (2mil)
Warna Topeng Solder PCB	Hitam, putih, kuning
Penutup Permukaan PCB	HASL Bebas Timah, Immersion ENIG, Tin Kimia, Flash Gold, OSP, Gold Finger, Peelable, Immersion Silver
Warna Legenda	Putih
Pengujian Listrik	100% AOI, X-ray, pengujian flying probe
Pengolahan Sketsa	Routing dan Scoring/V-cut
Standar Inspeksi	IPC-A-610 Kelas II
Sertifikat	UL (E503048), ISO9001, ISO14001, IATF16949
Laporan yang Berhasil	Pemeriksaan akhir, uji listrik, uji solder, analisis bagian mikro
