Metal Core PCB Tembaga Substrat PCB kaku CuPCB Metal Panas Dissipasi

Metal Core PCB Tembaga Substrat PCB kaku CuPCB Metal Panas Dissipasi

Nama merek:	TECircuit
Nomor Model:	TEC0122
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0026

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

PCB Penyebaran Panas Logam

Substrat Tembaga Core PCB Logam

PCB inti logam PCB kaku

Deskripsi Produk

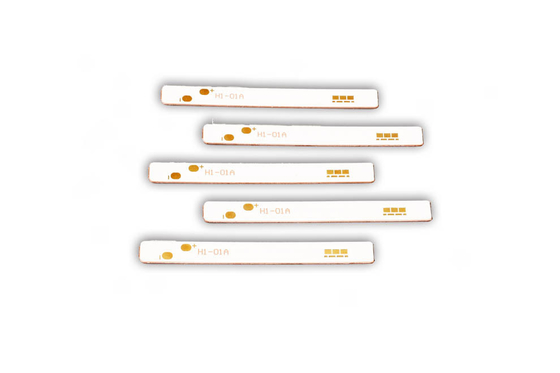

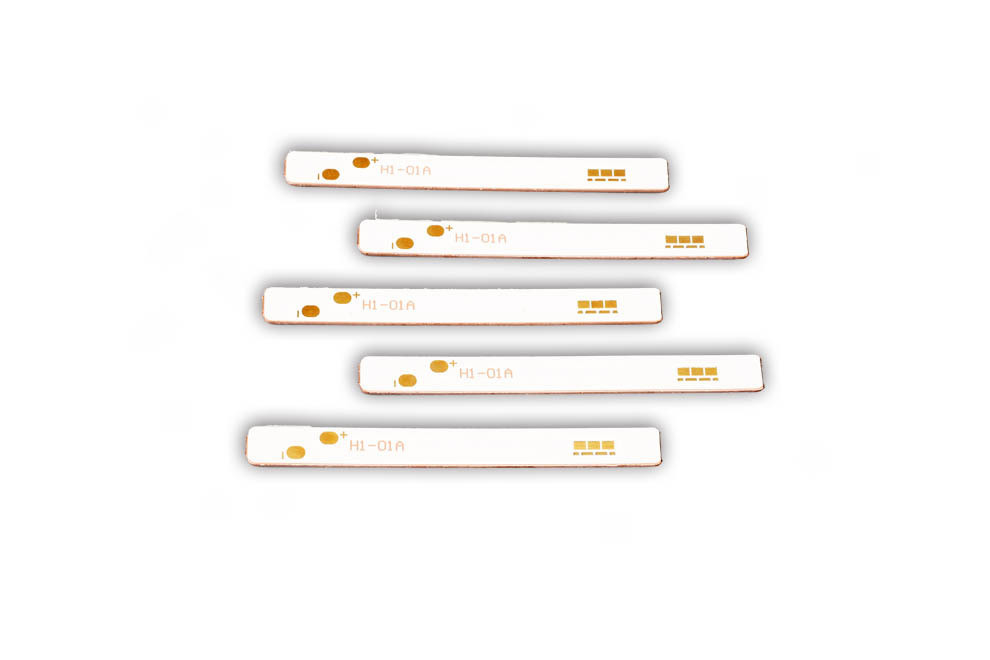

Gambar Produk

TentangTECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Elektronika Daya:
- Umum digunakan dalam penguat daya, konverter, dan inverter karena konduktivitas termal yang sangat baik, yang membantu mengelola panas yang dihasilkan dalam aplikasi bertenaga tinggi.
Pencahayaan LED:
- Digunakan dalam sistem pencahayaan LED untuk menghilangkan panas secara efisien, memastikan kinerja dan umur panjang komponen LED yang optimal.
Aplikasi RF dan Microwave:
- Digunakan dalam sirkuit frekuensi radio (RF) dan gelombang mikro, di mana kehilangan sinyal yang rendah dan kinerja termal yang tinggi sangat penting untuk operasi yang efektif.
Elektronik Otomotif:
- Terintegrasi ke dalam unit kontrol otomotif, sensor, dan sistem manajemen daya, di mana keandalan dan manajemen termal sangat penting.
Peralatan telekomunikasi:
- Digunakan dalam perangkat telekomunikasi untuk mendukung sinyal frekuensi tinggi, mendapatkan keuntungan dari konduktivitas tembaga dan sifat termal.
Peralatan Industri:
- Digunakan dalam sistem kontrol industri dan mesin di mana daya tahan dan ketahanan panas diperlukan.
Elektronik Konsumen:
- Terintegrasi ke dalam perangkat konsumen berkinerja tinggi seperti konsol game dan peralatan audio kelas atas untuk kinerja termal dan listrik yang unggul.
Energi Terbarukan:
- Digunakan dalam inverter surya dan pengontrol turbin angin, di mana disipasi panas yang efisien sangat penting untuk operasi yang andal.
Perangkat Medis:
- Digunakan dalam peralatan medis yang membutuhkan manajemen termal yang tepat, seperti sistem pencitraan dan perangkat diagnostik.
Aplikasi Sink Panas:
- Digunakan dalam desain PCB yang bertindak sebagai heat sinks, meningkatkan manajemen termal dalam berbagai aplikasi elektronik.

Fitur Produk

Konduktivitas Panas yang Luar Biasa:
- Substrat tembaga memberikan disipasi panas yang unggul dibandingkan dengan bahan FR4 tradisional, menjadikannya ideal untuk aplikasi bertenaga tinggi.
Konduktivitas Listrik Tinggi:
- Menawarkan ketahanan rendah dan konduktivitas tinggi, yang penting untuk meminimalkan kerugian energi dalam sirkuit listrik.
Daya tahan:
- Substrat tembaga lebih kokoh dan dapat menahan suhu dan ketegangan mekanik yang lebih tinggi dibandingkan dengan PCB standar.
Ringan:
- Meskipun kuat, substrat tembaga bisa ringan, yang bermanfaat untuk perangkat elektronik portabel dan kompak.
Stabilitas Dimensi yang Baik:
- Mempertahankan integritas struktural di bawah kondisi termal yang bervariasi, mengurangi risiko penyimpangan atau delaminasi.
Kompatibilitas dengan Berbagai Proses:
- Kompatibel dengan proses manufaktur PCB standar, termasuk teknologi mount permukaan (SMT) dan perakitan lubang.
Fleksibilitas Desain:
- Memungkinkan desain dan tata letak yang rumit karena ketahanan tembaga, memungkinkan sirkuit yang kompleks di ruang yang kompak.
Pertimbangan Biaya:
- Meskipun biasanya lebih mahal daripada PCB FR4 standar, manfaat jangka panjang dari kinerja dan daya tahan seringkali membenarkan investasi.
Ketahanan Lingkungan:
- Substrat tembaga dapat diobati untuk meningkatkan ketahanan terhadap korosi dan faktor lingkungan, memperpanjang umur PCB.
Solusi Pengelolaan Panas:
- Sering dirancang bersama dengan fitur manajemen termal tambahan, seperti vias dan heat sinks, untuk mengoptimalkan disipasi panas dalam aplikasi berkinerja tinggi.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
