Metal Core PCB Double Sides MC PCB Rigid PCB Amplifier Daya

Metal Core PCB Double Sides MC PCB Rigid PCB Amplifier Daya

Nama merek:	TECircuit
Nomor Model:	TEC0127
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0031

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

MC PCB Power Amplifier

Amplifier daya PCB kaku

PCB MC Sisi Ganda

Deskripsi Produk

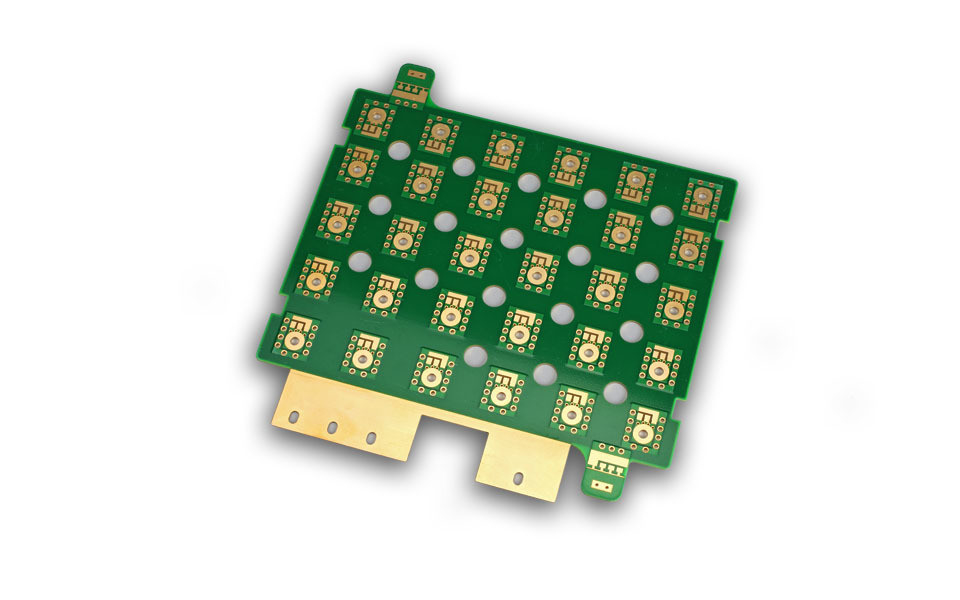

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Penguat Daya RF:
- Digunakan dalam penguat daya RF untuk telekomunikasi dan penyiaran, memastikan amplifikasi sinyal yang efisien dengan distorsi minimal.
Amplifier Audio:
- Digunakan dalam penguat audio high-fidelity untuk sistem home theater dan peralatan audio profesional, memberikan reproduksi suara berkualitas tinggi.
Stasiun Basis:
- Terintegrasi ke dalam peralatan stasiun dasar untuk komunikasi seluler, menyediakan amplifikasi sinyal yang dapat diandalkan untuk transmisi jarak jauh.
Komunikasi satelit:
- Digunakan dalam sistem komunikasi satelit, di mana amplifikasi daya tinggi diperlukan untuk mengirimkan sinyal pada jarak jauh.
Peralatan Industri:
- Digunakan dalam mesin industri yang membutuhkan penguatan daya yang kuat untuk sistem kontrol dan aktuator.
Perangkat Medis:
- Terintegrasi ke dalam sistem pencitraan medis dan peralatan diagnostik, di mana amplifikasi sinyal yang dapat diandalkan sangat penting untuk hasil yang akurat.
Sistem Otomotif:
- Digunakan dalam amplifikasi otomotif untuk sistem suara dan perangkat komunikasi, memastikan audio yang jelas di kendaraan.
Elektronik Konsumen:
- Diintegrasikan ke dalam berbagai perangkat elektronik konsumen, termasuk televisi dan konsol game, untuk meningkatkan kinerja audio dan video.
Peralatan pengujian dan pengukuran:
- Digunakan dalam instrumen laboratorium yang membutuhkan amplifikasi sinyal yang tepat untuk pengujian dan analisis.
Sistem Energi Terbarukan:
- Digunakan dalam sistem seperti inverter surya, di mana amplifikasi daya diperlukan untuk konversi energi yang efisien.

Fitur Produk

Konduktivitas Termal Tinggi:
- PCB inti logam (MCPCB) memberikan manajemen termal yang sangat baik, menghilangkan panas secara efektif dari komponen bertenaga tinggi.
Kinerja Listrik yang Ditingkatkan:
- Menawarkan ketahanan rendah dan konduktivitas tinggi, meminimalkan kerugian energi selama amplifikasi sinyal.
Daya tahan:
- Substrat logam yang kuat dan dapat menahan kondisi lingkungan yang keras, membuat mereka cocok untuk aplikasi yang menuntut.
Koefisien Ekspansi Termal Rendah (CTE):
- CTE inti logam sangat cocok dengan perangkat semikonduktor, mengurangi tekanan mekanik dan tingkat kegagalan.
Desain Kompak:
- Memungkinkan desain yang lebih kecil dan lebih ringan, yang sangat penting dalam aplikasi di mana ruang dan berat adalah kendala.
Keandalan yang Ditingkatkan:
- Meningkatkan keandalan keseluruhan sirkuit dengan mengelola panas secara efektif dan mencegah overload termal.
Solusi Pengelolaan Panas yang Serbaguna:
- Dapat dirancang dengan fitur manajemen termal tambahan, seperti sumur panas dan vias, untuk mengoptimalkan disipasi panas.
Kompatibilitas dengan Berbagai Proses Manufaktur:
- Dapat diproses menggunakan teknik pembuatan PCB standar, memastikan fleksibilitas dalam desain dan produksi.
Efektifitas Biaya:
- Meskipun biasanya lebih mahal daripada PCB FR4 standar, manfaat dalam kinerja dan keandalan seringkali membenarkan investasi.
Integritas Sinyal Berkualitas Tinggi:
- Meminimalkan gangguan elektromagnetik (EMI) dan memastikan transmisi sinyal berkualitas tinggi, yang sangat penting untuk penguat daya.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
