Metal Core MC PCB Rigid PCB Printed Circuit Board Edge Light Bar PCB

Metal Core MC PCB Rigid PCB Printed Circuit Board Edge Light Bar PCB

Nama merek:	TECircuit
Nomor Model:	TEC0136
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0040

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Edge Light Bar PCB

Edge Light Bar MC PCB

Deskripsi Produk

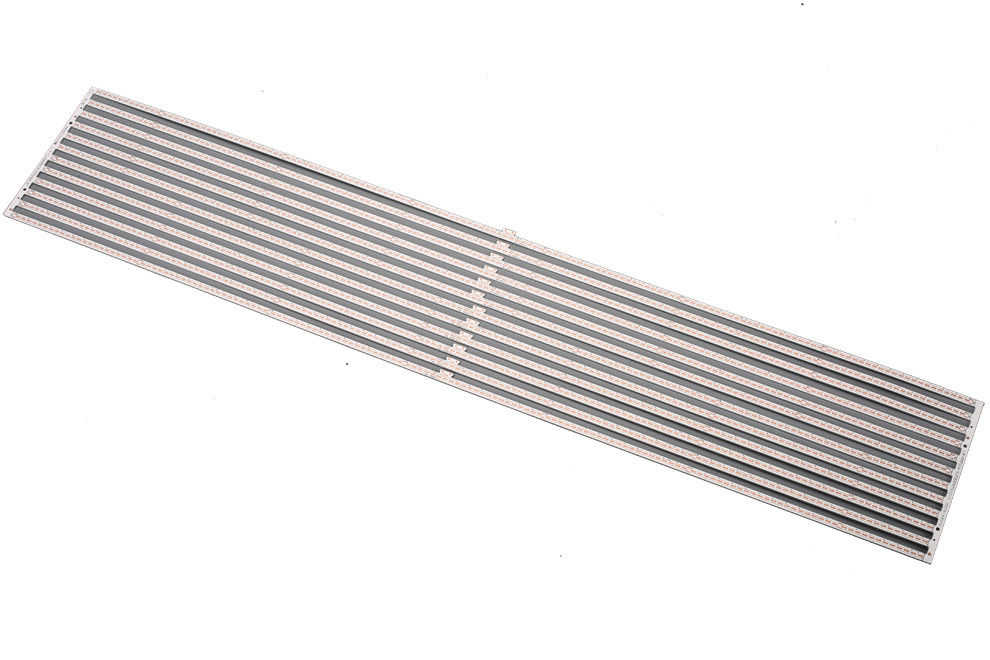

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Pencahayaan LED:
- Digunakan dalam layar bercahaya tepi untuk televisi, monitor, dan layar iklan, memberikan pencahayaan seragam di seluruh permukaan.
Tanda-tanda:
- Digunakan dalam tanda dan papan reklame yang diterangi, meningkatkan visibilitas dan daya tarik, terutama dalam kondisi cahaya rendah.
Pencahayaan Arsitektur:
- Terintegrasi ke dalam fitur arsitektur, seperti lampu dinding dan pencahayaan aksen, untuk menciptakan efek yang menarik secara visual.
Lampu Otomotif:
- Digunakan dalam pencahayaan interior kendaraan, seperti pencahayaan dasbor dan pencahayaan lingkungan, di mana desain yang ramping dan efisiensi sangat penting.
Pemandangan Ritel:
- Digunakan dalam kasus tampilan produk untuk menyoroti barang dagangan secara efektif, menarik perhatian pelanggan.
Desain Interior:
- Terintegrasi ke dalam elemen desain interior modern, memberikan solusi pencahayaan yang diskreti untuk rumah dan ruang komersial.
Peralatan Medis:
- Digunakan dalam perangkat pencitraan medis dan lampu pemeriksaan, di mana pencahayaan yang merata dan terang sangat penting untuk diagnostik.
Pencahayaan Pameran dan Acara:
- Digunakan di pameran perdagangan dan pengaturan acara untuk menciptakan lingkungan pencahayaan yang berdampak.
Pencahayaan kulkas:
- Terintegrasi ke dalam unit pendingin komersial untuk memberikan visibilitas produk yang jelas sambil menjaga efisiensi energi.
Pencahayaan Efek Khusus:
- Digunakan dalam pengaturan teater dan hiburan untuk menciptakan efek pencahayaan dinamis dan meningkatkan presentasi panggung.

Fitur Produk

Konduktivitas Termal Tinggi:
- PCB inti logam (MCPCB) secara efektif menghilangkan panas, penting untuk mempertahankan kinerja LED dan memperpanjang umur.
Daya tahan:
- Substrat logam yang kuat dan dapat menahan berbagai kondisi lingkungan, membuat mereka cocok untuk aplikasi indoor dan outdoor.
Profil Slim:
- Memungkinkan desain tipis dan ringan, penting untuk aplikasi di mana ruang terbatas dan estetika penting.
Pembagian Cahaya yang Lebih Baik:
- Desainnya memungkinkan distribusi cahaya yang merata di seluruh panel, meningkatkan kualitas visual dan mengurangi hotspot.
Koefisien Ekspansi Termal Rendah (CTE):
- CTE inti logam kompatibel dengan komponen LED, meminimalkan tekanan termal dan meningkatkan keandalan.
Kinerja Listrik Tinggi:
- Menawarkan resistensi listrik yang rendah, mengurangi kerugian daya dan meningkatkan efisiensi keseluruhan dalam aplikasi pencahayaan.
Pilihan Desain Serbaguna:
- Dapat disesuaikan dalam ukuran, bentuk, dan pengaturan LED untuk memenuhi kebutuhan aplikasi tertentu.
Integrasi yang Mudah:
- Kompatibel dengan berbagai teknologi LED, menyederhanakan proses perakitan dan instalasi.
Efektifitas Biaya:
- Meskipun biasanya lebih mahal daripada PCB FR4 standar, manfaat dalam manajemen termal dan keandalan seringkali membenarkan investasi.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keselamatan dan kinerja, memastikan operasi yang dapat diandalkan dalam berbagai aplikasi.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
