rincian produk

Rumah Produk

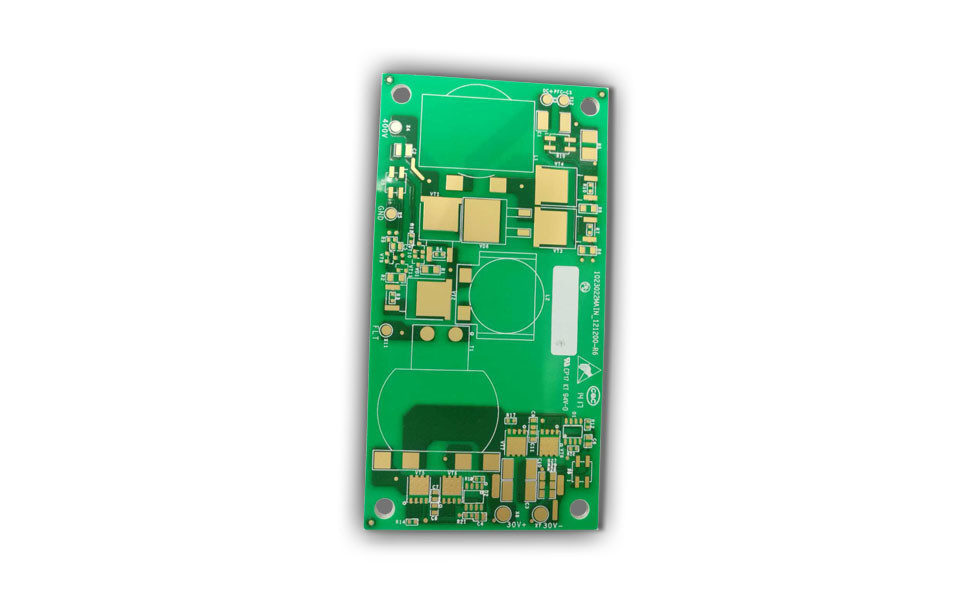

Power Board ALPCB Metal Core PCB MC Rigid PCB Untuk Telekomunikasi

Power Board ALPCB Metal Core PCB MC Rigid PCB Untuk Telekomunikasi

Nama merek:	TECircuit
Nomor Model:	TEC0145
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0048

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

PCB Inti Logam Untuk Telekomunikasi

Disesuaikan Metal Core PCB kaku

Deskripsi Produk

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Stasiun Basis:
- Digunakan di stasiun basis seluler untuk mengkonversi dan mengelola daya untuk amplifier frekuensi radio (RF) dan komponen penting lainnya.
Router dan Switch Jaringan:
- Digunakan dalam unit pasokan listrik router dan switch untuk memastikan pasokan daya yang stabil dan efisien untuk pemrosesan data.
Repeater dan Amplifier:
- Terintegrasi ke dalam papan daya untuk pengulang sinyal dan penguat, memastikan operasi yang andal dan efisiensi energi.
Peralatan jaringan optik:
- Digunakan dalam terminal jaringan optik (ONT) dan peralatan serat optik lainnya yang membutuhkan manajemen daya yang tepat.
Peralatan Telekomunikasi Indoor:
- Dipekerjakan di unit distribusi listrik (PDU) dalam fasilitas telekomunikasi untuk mengelola daya untuk berbagai perangkat.
Sistem VoIP:
- Terintegrasi ke dalam papan daya untuk sistem Voice over Internet Protocol (VoIP), memastikan daya yang konsisten untuk perangkat komunikasi.
Sistem Komunikasi Mikrowave:
- Digunakan di stasiun relay gelombang mikro di mana manajemen daya yang efisien sangat penting untuk transmisi sinyal.
Kepala Radio Jauh (RRH):
- Digunakan dalam sistem kepala radio jarak jauh yang beroperasi pada frekuensi tinggi dan membutuhkan manajemen termal yang efektif.
Perangkat Power over Ethernet (PoE):
- Digunakan dalam switch PoE dan injektor untuk menyediakan daya bersama data melalui kabel Ethernet.
Telekomunikasi Backhaul:
- Terintegrasi ke dalam peralatan backhaul yang menghubungkan situs terpencil ke jaringan inti, memastikan pasokan listrik yang andal.

Fitur Produk

Konduktivitas Termal Tinggi:
- PCB aluminium secara efektif menghilangkan panas yang dihasilkan oleh komponen bertenaga tinggi, meningkatkan kinerja dan keandalan.
Daya tahan:
- Substrat aluminium yang kokoh menahan tekanan mekanik dan kondisi lingkungan yang bervariasi, membuatnya cocok untuk aplikasi telekomunikasi di luar ruangan dan dalam ruangan.
Koefisien Ekspansi Termal Rendah (CTE):
- CTE aluminium kompatibel dengan komponen elektronik lainnya, mengurangi tekanan termal dan meningkatkan keandalan.
Isolasi Listrik:
- Memberikan isolasi listrik yang sangat baik, memastikan operasi yang aman di lingkungan telekomunikasi tegangan tinggi.
Desain Kompak:
- Memungkinkan desain yang lebih tipis dan ringan, yang bermanfaat untuk peralatan terbatas ruang dalam telekomunikasi.
Keandalan Tinggi:
- Menawarkan stabilitas jangka panjang dan daya tahan penting untuk aplikasi telekomunikasi misi-kritis.
Kemampuan penyesuaian:
- Dapat disesuaikan untuk memenuhi persyaratan desain tertentu, termasuk tata letak, ketebalan, dan permukaan.
Kemudahan Pembuatan:
- Kompatibel dengan proses manufaktur PCB standar, memfasilitasi produksi dan perakitan yang efisien.
Efektifitas Biaya:
- Meskipun biasanya lebih mahal daripada PCB FR4 standar, manfaat jangka panjang dalam manajemen termal dan keandalan seringkali membenarkan investasi.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keamanan dan kinerja, memastikan operasi yang dapat diandalkan dalam berbagai aplikasi telekomunikasi.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi

Tag:

rincian produk

Rumah Produk

PCB Inti Logam

Power Board ALPCB Metal Core PCB MC Rigid PCB Untuk Telekomunikasi

Semua Kategori

Power Board ALPCB Metal Core PCB MC Rigid PCB Untuk Telekomunikasi

Nama merek:	TECircuit
Nomor Model:	TEC0145
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Rincian kemasan:	Paket vakum + kotak Karton
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Nama merek:

TECircuit

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Nomor model:

TEC0145

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0048

Layanan:

layanan PCBA

Kuantitas min Order:

1 PCS

Harga:

USD 1.99 ~ USD9.99/pcs

Kemasan rincian:

Paket vakum + kotak Karton

Waktu pengiriman:

5-15 hari kerja

Syarat-syarat pembayaran:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

PCB Inti Logam Untuk Telekomunikasi

Disesuaikan Metal Core PCB kaku

Deskripsi Produk

Gambar Produk

Tentang TECircuit

Aplikasi Produk

Stasiun Basis:
- Digunakan di stasiun basis seluler untuk mengkonversi dan mengelola daya untuk amplifier frekuensi radio (RF) dan komponen penting lainnya.
Router dan Switch Jaringan:
- Digunakan dalam unit pasokan listrik router dan switch untuk memastikan pasokan daya yang stabil dan efisien untuk pemrosesan data.
Repeater dan Amplifier:
- Terintegrasi ke dalam papan daya untuk pengulang sinyal dan penguat, memastikan operasi yang andal dan efisiensi energi.
Peralatan jaringan optik:
- Digunakan dalam terminal jaringan optik (ONT) dan peralatan serat optik lainnya yang membutuhkan manajemen daya yang tepat.
Peralatan Telekomunikasi Indoor:
- Dipekerjakan di unit distribusi listrik (PDU) dalam fasilitas telekomunikasi untuk mengelola daya untuk berbagai perangkat.
Sistem VoIP:
- Terintegrasi ke dalam papan daya untuk sistem Voice over Internet Protocol (VoIP), memastikan daya yang konsisten untuk perangkat komunikasi.
Sistem Komunikasi Mikrowave:
- Digunakan di stasiun relay gelombang mikro di mana manajemen daya yang efisien sangat penting untuk transmisi sinyal.
Kepala Radio Jauh (RRH):
- Digunakan dalam sistem kepala radio jarak jauh yang beroperasi pada frekuensi tinggi dan membutuhkan manajemen termal yang efektif.
Perangkat Power over Ethernet (PoE):
- Digunakan dalam switch PoE dan injektor untuk menyediakan daya bersama data melalui kabel Ethernet.
Telekomunikasi Backhaul:
- Terintegrasi ke dalam peralatan backhaul yang menghubungkan situs terpencil ke jaringan inti, memastikan pasokan listrik yang andal.

Fitur Produk

Konduktivitas Termal Tinggi:
- PCB aluminium secara efektif menghilangkan panas yang dihasilkan oleh komponen bertenaga tinggi, meningkatkan kinerja dan keandalan.
Daya tahan:
- Substrat aluminium yang kokoh menahan tekanan mekanik dan kondisi lingkungan yang bervariasi, membuatnya cocok untuk aplikasi telekomunikasi di luar ruangan dan dalam ruangan.
Koefisien Ekspansi Termal Rendah (CTE):
- CTE aluminium kompatibel dengan komponen elektronik lainnya, mengurangi tekanan termal dan meningkatkan keandalan.
Isolasi Listrik:
- Memberikan isolasi listrik yang sangat baik, memastikan operasi yang aman di lingkungan telekomunikasi tegangan tinggi.
Desain Kompak:
- Memungkinkan desain yang lebih tipis dan ringan, yang bermanfaat untuk peralatan terbatas ruang dalam telekomunikasi.
Keandalan Tinggi:
- Menawarkan stabilitas jangka panjang dan daya tahan penting untuk aplikasi telekomunikasi misi-kritis.
Kemampuan penyesuaian:
- Dapat disesuaikan untuk memenuhi persyaratan desain tertentu, termasuk tata letak, ketebalan, dan permukaan.
Kemudahan Pembuatan:
- Kompatibel dengan proses manufaktur PCB standar, memfasilitasi produksi dan perakitan yang efisien.
Efektifitas Biaya:
- Meskipun biasanya lebih mahal daripada PCB FR4 standar, manfaat jangka panjang dalam manajemen termal dan keandalan seringkali membenarkan investasi.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keamanan dan kinerja, memastikan operasi yang dapat diandalkan dalam berbagai aplikasi telekomunikasi.

FAQ

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
