Multilayer Rigid High Frequency PCB Board Untuk Komunikasi Otomasi Industri

Multilayer Rigid High Frequency PCB Board Untuk Komunikasi Otomasi Industri

Nama merek:	TECircuit
Nomor Model:	TEC0163
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0066

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Otomatisasi Industri PCB Frekuensi Tinggi

Komunikasi PCB Frekuensi Tinggi

Multilayer Rigid High Frequency PCB

Deskripsi Produk

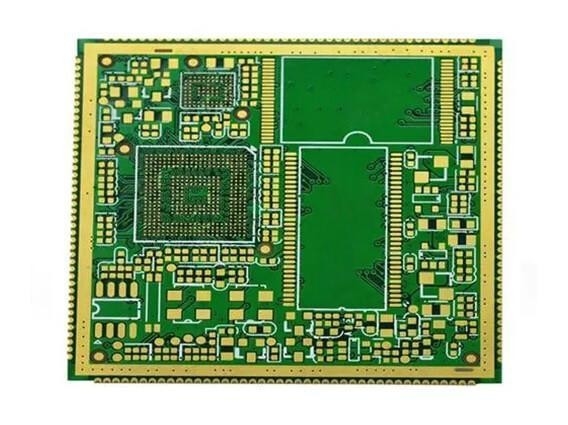

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Sistem Kontrol:
- Digunakan dalam pengontrol logika yang dapat diprogram (PLC) dan sistem kontrol terdistribusi (DCS) untuk mengelola proses otomatisasi dan mesin.
Antarmuka Sensor:
- Digunakan dalam PCB yang menghubungkan berbagai sensor (suhu, tekanan, aliran) ke sistem kontrol, memungkinkan akuisisi data real-time.
Protokol Komunikasi:
- Terintegrasi ke dalam perangkat yang mendukung protokol komunikasi industri seperti CAN, Modbus, Profibus, dan Ethernet, memfasilitasi pertukaran data antara perangkat.
Robotika:
- Digunakan dalam PCB untuk pengontrol robot, memungkinkan komunikasi antara sensor, aktuator, dan unit pemrosesan pusat.
Sistem Visi Mesin:
- Digunakan dalam sistem yang menggunakan kamera untuk kontrol kualitas dan inspeksi, menyediakan transfer data berkecepatan tinggi ke unit pemrosesan.
Industri IoT (IIoT):
- Terintegrasi ke dalam perangkat IIoT yang menghubungkan mesin dan sensor ke layanan cloud untuk analisis data dan pemantauan jarak jauh.
Peralatan Jaringan:
- Digunakan dalam switch jaringan dan router untuk aplikasi industri, memastikan komunikasi data yang andal di antara mesin dan sistem.
Perangkat Lapangan:
- Digunakan dalam berbagai perangkat lapangan seperti meter pintar dan aktuator, memungkinkan komunikasi yang efisien dalam pengaturan industri.
Sistem Akuisisi Data:
- Terintegrasi ke dalam sistem yang mengumpulkan dan menganalisis data dari berbagai sumber, memastikan informasi yang akurat dan tepat waktu untuk pengambilan keputusan.
Sistem Distribusi Daya:
- Digunakan dalam sirkuit komunikasi dalam sistem manajemen daya, memfasilitasi kontrol dan pemantauan distribusi daya.

Fitur Produk

Kerugian Dielektrik Rendah:
- Dibuat dari bahan dengan kehilangan dielektrik rendah untuk meminimalkan degradasi sinyal, memastikan komunikasi yang efektif pada frekuensi tinggi.
Desain Presisi Tinggi:
- Membutuhkan toleransi yang ketat dan manufaktur berkualitas tinggi untuk mempertahankan integritas sinyal dan kinerja dalam aplikasi kritis.
Impedansi Terkontrol:
- Dirancang untuk mempertahankan tingkat impedansi tertentu (biasanya 50 ohm), mencegah refleksi sinyal dan memastikan transfer daya yang efisien.
Konstruksi Berlapis Berbagai:
- Sering menggunakan desain multi-lapisan untuk mengoptimalkan routing, mengurangi interferensi elektromagnetik (EMI), dan memberikan perisai untuk komponen sensitif.
Pengelolaan Termal:
- Mampu menghilangkan panas secara efektif untuk memastikan operasi komponen bertenaga tinggi yang dapat diandalkan di lingkungan yang menuntut.
Integritas Sinyal yang Ditingkatkan:
- Mendukung transmisi data berkecepatan tinggi dengan kerugian minimal, penting untuk komunikasi yang efektif dalam sistem otomatisasi.
Kekuatan dan Ketahanan:
- Dibangun untuk menahan kondisi industri yang keras, termasuk suhu ekstrem, getaran, dan paparan bahan kimia.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keselamatan dan kinerja, memastikan operasi yang dapat diandalkan dalam berbagai aplikasi industri.
Desain yang Dapat Dikustomisasi:
- Dapat disesuaikan dengan persyaratan otomatisasi tertentu, memungkinkan tata letak dan konfigurasi yang unik agar sesuai dengan aplikasi yang berbeda.
Kemudahan Integrasi:
- Kompatibel dengan komponen standar dan protokol komunikasi, memfasilitasi integrasi mulus ke dalam sistem industri yang ada.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
