Multilayer IC Substrate PCB Board PCB Tegas Buta Vias Emas Lembut

Multilayer IC Substrate PCB Board PCB Tegas Buta Vias Emas Lembut

Nama merek:	TECircuit
Nomor Model:	TEC0207
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0075

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Multilayer IC Substrate PCB Board

Soft Gold IC Substrate PCB Board

Deskripsi Produk

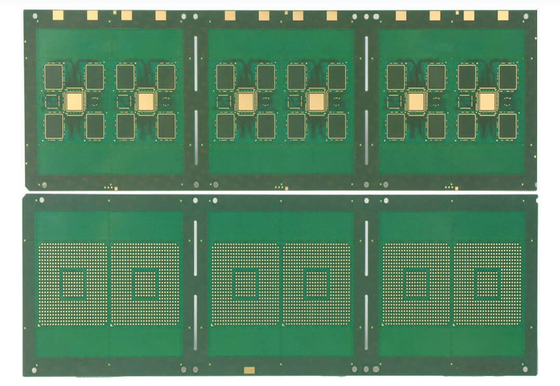

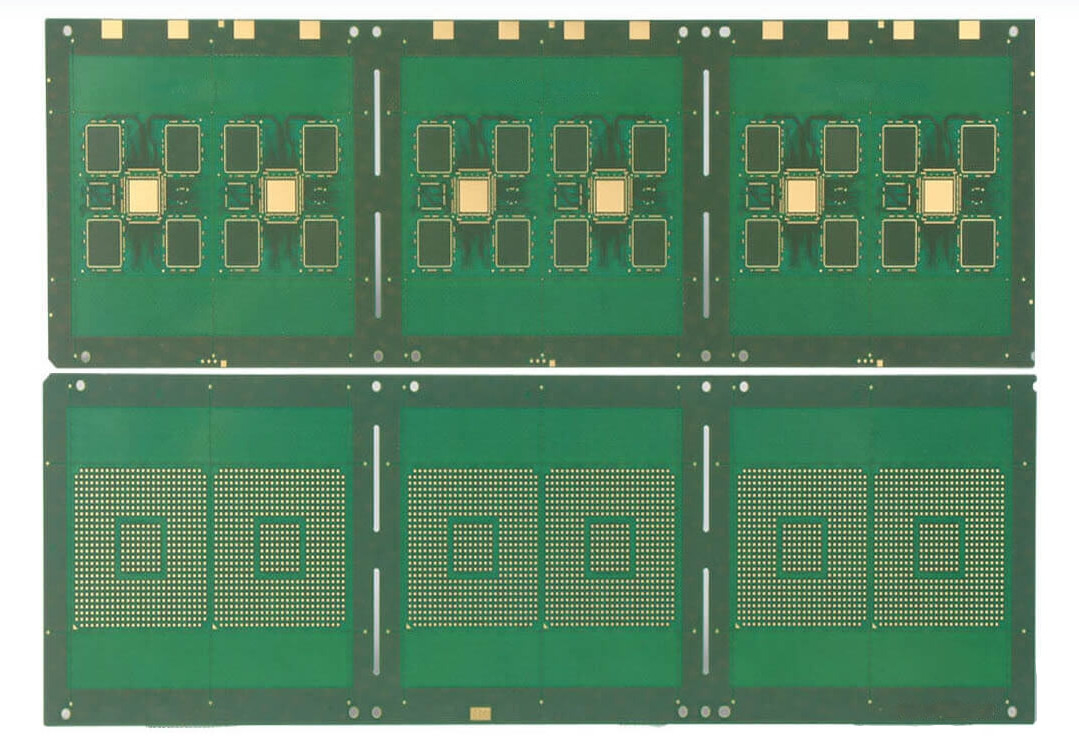

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

PCB Interconnect Densitas Tinggi (HDI):
- Digunakan dalam desain HDI di mana ruang terbatas, memungkinkan lebih banyak koneksi di area yang lebih kecil.
Perangkat Ponsel:
- Terintegrasi ke dalam smartphone dan tablet untuk mengoptimalkan ruang dan meningkatkan kinerja dengan mengurangi jalur sinyal.
Elektronik Konsumen:
- Digunakan dalam perangkat seperti TV pintar, konsol game, dan wearables, meningkatkan fungsionalitas sambil meminimalkan ukuran.
Perangkat Medis:
- Digunakan dalam peralatan medis canggih yang membutuhkan desain kompak dan kinerja yang dapat diandalkan, seperti alat diagnostik dan sistem pencitraan.
Elektronik Otomotif:
- Diintegrasikan ke dalam unit kontrol elektronik (ECU), sistem infotainment, dan fitur keamanan, di mana keandalan dan efisiensi ruang sangat penting.
Peralatan telekomunikasi:
- Digunakan di stasiun dasar, router, dan switch, memfasilitasi transmisi data berkecepatan tinggi dengan latensi yang berkurang.
Aerospace dan Pertahanan:
- Digunakan dalam aplikasi militer dan aerospace untuk memastikan desain kompak dan ringan tanpa mengorbankan kinerja.
Pencahayaan LED:
- Terintegrasi ke dalam papan sirkuit untuk aplikasi LED, meningkatkan manajemen termal dan konektivitas.
Aplikasi RF dan Microwave:
- Digunakan dalam sirkuit RF dan gelombang mikro, di mana meminimalkan kehilangan sinyal dan meningkatkan kinerja sangat penting.
Sistem Manajemen Tenaga:
- Digunakan dalam konverter daya dan regulator, mengoptimalkan ruang untuk peningkatan efisiensi dan keandalan.

Fitur Produk

Efisiensi Ruang:
- Memungkinkan kepadatan interkoneksi yang lebih tinggi, membuatnya ideal untuk desain kompak.
Jalur sinyal yang direduksi:
- Meminimalkan jarak antara lapisan, mengurangi kehilangan sinyal dan meningkatkan kinerja.
Pengelolaan Panas yang Lebih Baik:
- Memfasilitasi disipasi panas yang lebih baik karena jalur sinyal yang lebih pendek dan tata letak yang dioptimalkan.
Keandalan yang Ditingkatkan:
- Via buta kurang rentan terhadap cacat dibandingkan dengan vias lubang, meningkatkan daya tahan dalam aplikasi kritis.
Fleksibilitas dalam Desain:
- Menawarkan desainer kebebasan yang lebih besar dalam routing dan tata letak, mengakomodasi sirkuit yang kompleks.
Kompatibel dengan Teknologi Berbagai:
- Dapat digunakan dengan berbagai bahan dan komponen, termasuk yang untuk aplikasi RF dan sinyal kecepatan tinggi.
Biaya Efektif untuk Volume Besar:
- Sementara pengaturan awal mungkin lebih mahal, vias buta dapat mengurangi biaya dalam produksi massal karena peningkatan efisiensi manufaktur.
Memfasilitasi Desain Multi-Layer:
- Ideal untuk PCB multi-layer di mana interkonektivitas antara lapisan yang tidak berdekatan diperlukan.
Kinerja Frekuensi Tinggi:
- Cocok untuk aplikasi frekuensi tinggi karena kapasitas dan induktansi parasit yang berkurang.
Kepatuhan dengan Standar Industri:
- Diproduksi untuk memenuhi standar kualitas dan keselamatan yang ketat, memastikan keandalan dalam aplikasi kritis.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
