| Nama merek: | TECircuit |
| Nomor Model: | TEC0404 |
| MOQ: | 1 pcs untuk sampel, 100 pcs untuk curah |
| harga: | USD 1.99 ~ USD9.99/pcs |
| Waktu Pengiriman: | 5-15 Hari Wotk |
| Ketentuan Pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |

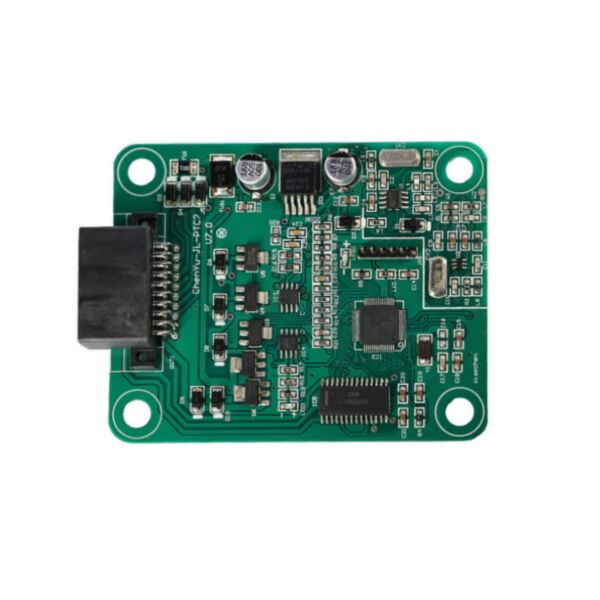

Gambar PCBA
![]()
TentangTECircuit
Ditemukan:TECircuit telah beroperasi sejak2004.
Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.
Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.
Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.
Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.
Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2
Aplikasi PCBA
Pemasangan dan Pemeliharaan Jaringan: PCBA menggerakkan fungsi inti bagi teknisi untuk mensertifikasi instalasi kabel serat optik, mengukur parameter penting seperti total ujung ke ujungkehilangan daya optikuntuk memastikan link memenuhi standar industri sebelum sistem mulai beroperasi.
Lokasi kesalahan dan pemecahan masalah: Ini kekuatanOptical Time-Domain Reflectometer (OTDR)Fungsionalitas, menganalisis cahaya yang tercerai-berai untuk dengan tepat menemukan retakan, tikungan parah, atau konektor yang rusak di sepanjang rentang serat, secara dramatis mengurangi waktu perbaikan.
Passive Optical Network (PON) dan Telekomunikasi: PCBA khusus memungkinkan pengujian di jaringan PON hidup, memungkinkan teknisi untuk mengukur tingkat daya pada panjang gelombang tertentu tanpa mengganggu layanan,yang penting untuk memelihara infrastruktur FTTH (Fiber to the Home).
Penjaminan Mutu Pusat Data dan Jaringan Perusahaan: Digunakan untuk memverifikasi dan mendokumentasikan kinerja kabel patch, kabel batang, dan serat yang dipasang di pusat data,memastikan koneksi backbone berkecepatan tinggi memiliki margin sinyal yang cukup untuk operasi yang andal.
Karakterisasi Serat dan Penelitian Laboratorium: Desain PCBA presisi tinggi digunakan dalam R & D dan lingkungan manufaktur untuk mencirikan sifat rinci serat, seperti dispersi kromatik dan dispersi modus polarisasi,untuk desain sistem canggih.
Alat Pendidikan dan Pelatihan: Berfungsi sebagai platform praktis bagi siswa dan trainee untuk mempelajari teori serat optik, berlatih splicing langsung, dan memahami cara menafsirkan anggaran kerugian dan data jejak OTDR.
Driver Laser Diode & Photodetector Sensitivitas Tinggi: PCBA menggabungkan sirkuit pengemudi laser yang tepat untuk memancarkan impuls cahaya atau sinyal yang stabil dan dikalibrasi pada panjang gelombang tertentu (misalnya, 850nm, 1310nm, 1550nm).Ini dipasangkan dengan photodetector sensitivitas tinggi dan transimpedance amplifier untuk mengubah sinyal optik lemah ke dalam pengukuran listrik yang akurat.
Sirkuit Pemrosesan Sinyal dan Waktu yang Tepat: Untuk unit uji OTDR dan kehilangan, papan memiliki sirkuit waktu yang sangat stabil (menggunakan TCXO atau GPSDO) untuk mengukur waktu kembali cahaya dalam skala nanodetik.ADC berkecepatan tinggi dan FPGA atau DSP melakukan rata-rata sinyal dan pemrosesan waktu nyata untuk mengekstrak data yang dapat digunakan dari sinyal backscatter berisik.
Pusat Pengolahan Data & Analisis: Prosesor aplikasi atau mikrokontroler yang kuat menjalankan sistem operasi perangkat, mengelola antarmuka pengguna, menjalankan standar pengujian (misalnya, dari IEC / TIA), menyimpan hasil,dan menghasilkan laporan lulus / gagal yang jelas dan data pelacakan grafis.
Konektivitas Multi-Interface & Penyimpanan Kalibrasi: PCBA mencakup USB dan sering Wi-Fi / Bluetooth modul untuk transfer data dan remote control.Koefisien kalibrasiuntuk setiap laser dan detektor, memastikan akurasi pengukuran dari waktu ke waktu dan perubahan suhu.
Sistem Manajemen Daya Lanjutan: Menggunakan PMIC canggih untuk mengelola beberapa rel tegangan internal secara efisien.Ini mendukung umur baterai yang panjang untuk penggunaan lapangan dengan mematikan komponen arus tinggi (seperti laser dan tampilan) ketika tidak dalam penggunaan aktif dan memfasilitasi operasi yang stabil dari berbagai sumber (bateraiAdaptor AC, Power over Ethernet).
Desain yang Rugged & Kompensasi Lingkungan: Papan sering dilapisi sesuai dan dirancang dengan komponen rentang suhu yang luas.karena attenuasi serat dan output laser dapat bervariasi dengan kondisi lingkungan.
FAQ
Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan Persyaratan Teknis ((bahan/perawatan akhir permukaan/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)
Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA
T3: Apakah file saya aman?
Jawabannya:
file anda disimpan aman dan terlindungi kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga
Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.
Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.
Aku tidak tahu.PCB & PCBA DeskripsiAku tidak tahu.
| Lapisan PCB | 1-42 lapisan |
| Bahan PCB | CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen |
| Ukuran Papan Maksimal | 620 mm × 1100 mm |
| Sertifikasi | Memenuhi Peraturan RoHS |
| Ketebalan papan | 1.6 ± 0,1 mm |
| Ketebalan lapisan luar tembaga | 0.5-5oz |
| Ketebalan Tembaga Lapisan Dalam | 0.5-4oz |
| Ketebalan Papan Maksimal | 6.0mm |
| Ukuran Lubang Minimal | 0.20mm |
| Lebar baris minimum/ruang | 3/3mil |
| Minimal Solder Mask Pitch | 0.1mm (4mil) |
| Ketebalan lempeng dan rasio aperture | 30:1 |
| Tembaga dengan Lubang Minimal | 20 μm |
| Toleransi Diameter Lubang (PTH) | ± 0,075mm (3mil) |
| Toleransi Diameter Lubang (NPTH) | ± 0,05 mm (2mil) |
| Penyimpangan Posisi Lubang | ± 0,05 mm (2mil) |
| Gambaran Toleransi | ± 0,05 mm (2mil) |
| Warna Topeng Solder PCB | Hitam, putih, kuning |
| Penutup Permukaan PCB | HASL Bebas Timah, Immersion ENIG, Tin Kimia, Flash Gold, OSP, Gold Finger, Peelable, Immersion Silver |
| Warna Legenda | Putih |
| Pengujian Listrik | 100% AOI, X-ray, pengujian flying probe |
| Pengolahan Sketsa | Routing dan Scoring/V-cut |
| Standar Inspeksi | IPC-A-610 Kelas II |
| Sertifikat | UL (E503048), ISO9001, ISO14001, IATF16949 |
| Laporan yang Berhasil | Pemeriksaan akhir, uji listrik, uji solder, analisis bagian mikro |
