Solar Inverter RIGID PCB Board Multi Layer Printed Circuit Board Manufaktur

Solar Inverter RIGID PCB Board Multi Layer Printed Circuit Board Manufaktur

Nama merek:	TECircuit
Nomor Model:	TEC0046
MOQ:	1 pcs untuk sampel, 100 pcs untuk curah
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informasi Rinci

Deskripsi Produk

Peringkat & Ulasan

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH

Merek:

Shenzhen Tecircuit Electronics Co., Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB kaku, papan kaku, papan fleksibel, PCB kaku-flex, IC-substrat, inti

Nomor Barang.:

R0023

Melayani:

Layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Solar Inverter RIGID PCB Board

Pembuatan papan sirkuit cetak multi-lapisan

Produksi papan sirkuit cetak kaku

Deskripsi Produk

Solar Inverter RIGID PCB Board

Pembuatan papan sirkuit cetak multi-lapisan untuk aplikasi energi surya

Spesifikasi Produk

Jumlah Layer	4L
Bahan	FR-4 TG150
Ketebalan	2.5mm
Ketebalan Tembaga	3.5oz
Dimensi	419 * 250mm
Pengolahan Permukaan	HASL LF
Aplikasi	Inverter surya

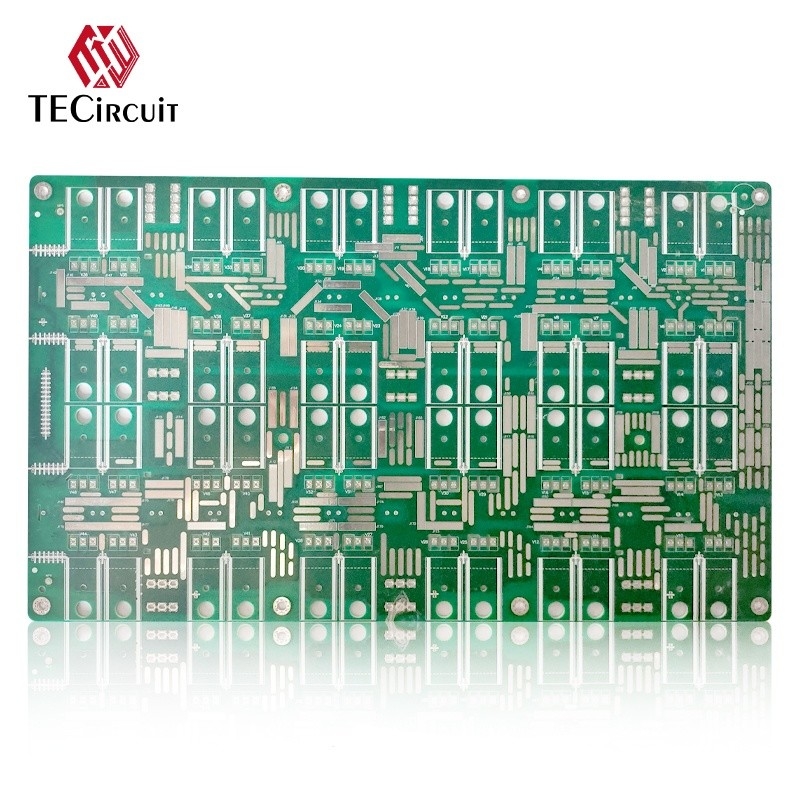

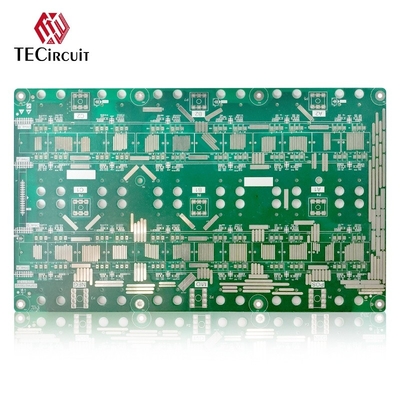

Gambar Produk

Tentang TECircuit

Didirikan:2004

Lokasi:Shenzhen, Cina - Penyedia Layanan Manufaktur Elektronik (EMS)

Layanan:PCB EMS yang dapat disesuaikan yang menawarkan solusi satu atap yang komprehensif termasuk PCB / PCBA, Flexible Printed Circuit Board (FPC), Komponen Sourcing, Box-Building, dan Testing

Sertifikasi mutu:UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, sesuai dengan standar ROHS dan REACH

Kapasitas produksi:50,000 m2 dengan 930+ karyawan dan kapasitas produksi bulanan 100.000 m2

Pertanyaan yang Sering Diajukan

Apa yang dibutuhkan untuk penawaran?

PCB:Jumlah, file Gerber, dan persyaratan teknis (bahan, permukaan, ketebalan tembaga, ketebalan papan)
PCBA:Informasi PCB, daftar BOM, dan dokumentasi pengujian

Format file apa yang Anda terima untuk produksi?

File PCB Gerber, daftar BOM untuk perakitan PCB, dan metode pengujian untuk PCBA

Apakah file saya aman?

Kami melindungi kekayaan intelektual pelanggan selama seluruh proses dan tidak pernah berbagi dokumen dengan pihak ketiga.

Apa metode pengiriman?

Kami menawarkan opsi pengiriman FedEx, DHL, TNT, dan UPS. Metode pengiriman yang disediakan pelanggan juga dapat diterima.

Apa metode pembayaran?

Transfer Telegraphic di muka (Advance T / T) dan PayPal diterima.

Aplikasi Produk

Inverter surya yang terikat jaringan:Mengkonversi daya DC dari panel surya menjadi daya AC untuk integrasi jaringan
Inverter surya off-grid:Sistem daya mandiri di lokasi terpencil tanpa akses jaringan
Sistem Baterai:Sistem terintegrasi untuk penyimpanan energi surya dan pasokan listrik selama periode tidak cerah
Inverter mikro:Instalasi skala kecil yang mengubah DC menjadi AC pada tingkat panel untuk panen energi yang dioptimalkan
Optimizer daya:Manajemen daya tingkat modul dan konversi untuk output energi maksimum
Inverter hibrida:Menggabungkan fungsionalitas terikat jaringan dan off-grid dengan kemampuan penyimpanan energi
Sistem pemantauan surya:Pelacakan kinerja dan pemantauan data real-time untuk sistem tenaga surya
Integrasi Smart Home:Manajemen energi dan optimalisasi melalui konektivitas otomatisasi rumah
Stasiun pengisian kendaraan listrik:Solusi pengisian EV bertenaga surya yang mengubah energi matahari untuk pengisian kendaraan
Sistem Energi Terbarukan:Integrasi dengan instalasi energi terbarukan yang lebih besar termasuk sistem energi angin

Spesifikasi Teknis

Lapisan PCB	1-42 lapisan
Bahan PCB	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran Papan Maksimal	620mm * 1100mm
Sertifikasi	Memenuhi Peraturan RoHS
Ketebalan PCB	1.6 ± 0,1 mm
Ketebalan lapisan luar tembaga	0.5-5oz
Ketebalan Tembaga Lapisan Dalam	0.5-4oz
Ketebalan Papan Maksimal	6.0mm
Ukuran Lubang Minimal	0.20mm
Lebar baris minimum/ruang	3/3mil
Minimal Solder Mask Pitch	0.1mm (4mil)
Ketebalan lempeng dan rasio aperture	30:1
Minimum Hole Copper	20 μm
Toleransi Diameter Lubang (PTH)	± 0,075mm (3mil)
Toleransi Diameter Lubang (NPTH)	± 0,05 mm (2mil)
Penyimpangan Posisi Lubang	± 0,05 mm (2mil)
Gambaran Toleransi	± 0,05 mm (2mil)
Warna Topeng Solder PCB	Hitam, putih, kuning
Penutup Permukaan PCB	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Warna Legenda	Putih
Pengujian Listrik	100% AOI, sinar-X, pengujian probe terbang
Pengolahan Sketsa	Rout dan Score/V-cut
Standar Inspeksi	IPC-A-610C KLAS II
Sertifikat	UL (E503048), ISO9001/ISO14001/IATF16949
Laporan yang Berhasil	Pemeriksaan akhir, E-tes, Tes Solder, Mikroseksi dan banyak lagi
