Harga yang bagus on line

rincian produk

Created with Pixso. Rumah Created with Pixso. Produk Created with Pixso.
PCB multilayer
Created with Pixso. Papan sirkuit cetak keras PCB frekuensi tinggi multilayer untuk instrumen presisi

Papan sirkuit cetak keras PCB frekuensi tinggi multilayer untuk instrumen presisi

Nama merek: TECircuit
Nomor Model: TEC0218
MOQ: 1 PCS
harga: USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman: 5-15 hari kerja
Ketentuan Pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
Merek:
Shenzhen Techip Electronics Co, Ltd
Jenis Produk:
PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,
Item No.:
R0086
Layanan:
layanan PCBA
Kemasan rincian:
Paket vakum + kotak Karton
Menyediakan kemampuan:
50000 buah/bulan
Menyoroti:

Instrumen presisi PCB frekuensi tinggi

,

Papan sirkuit cetak kaku frekuensi tinggi

,

Multilayer PCB Frekuensi Tinggi

Deskripsi Produk



Gambar Produk

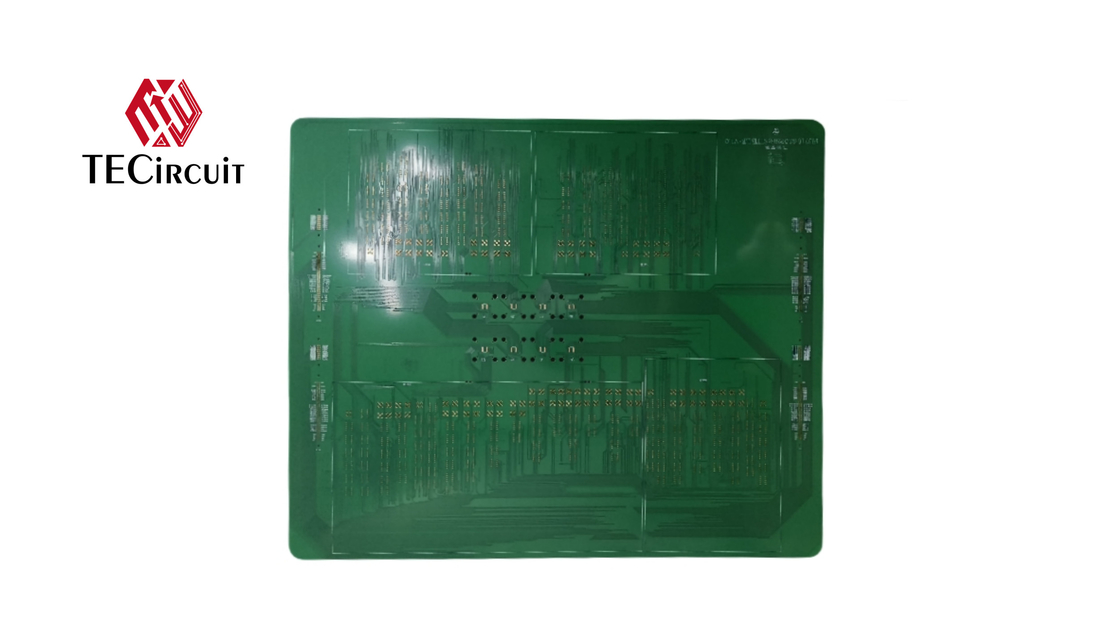

Papan sirkuit cetak keras PCB frekuensi tinggi multilayer untuk instrumen presisi 0



Tentang TECircuit



Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.


Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-henti
layanan toko.

Layanan:
Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,
Bangunan kotak, pengujian.


Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2



Aplikasi Produk

  • Perangkat Medis: Digunakan dalam peralatan seperti mesin diagnostik dan sistem pemantauan, di mana presisi dan keandalan sangat penting.

  • Peralatan pengujian dan pengukuran: Penting untuk perangkat yang membutuhkan pengukuran yang akurat, termasuk osiloskop dan analis sinyal.

  • Perangkat Komunikasi: Terintegrasi ke dalam sistem komunikasi frekuensi tinggi, memastikan transmisi dan penerimaan sinyal yang andal.

  • Aerospace dan Pertahanan: Digunakan dalam aplikasi avionik dan militer di mana kinerja dan daya tahan sangat penting.

  • Otomatisasi Industri: Ditemukan dalam sistem kontrol dan sensor untuk mesin, meningkatkan efisiensi operasional dan presisi.

  • Elektronik Konsumen: Digunakan dalam perangkat berkinerja tinggi yang membutuhkan sirkuit yang kompak namun efektif.

  • Elektronik Otomotif: Digunakan dalam sistem bantuan pengemudi canggih (ADAS) dan aplikasi otomotif lainnya yang membutuhkan kontrol dan pemantauan yang tepat.

  • Robotika: Terintegrasi ke dalam sistem robot untuk kontrol dan komunikasi, memfasilitasi fungsi dan interaksi yang kompleks.



Fitur Produk

  1. Kepadatan Tinggi: PCB multilayer memungkinkan sirkuit yang kompleks dalam ruang yang kompak, mengakomodasi interkoneksi kepadatan tinggi yang penting untuk instrumen presisi.

  2. Konstruksi Berlapis: Papan-papan ini terdiri dari beberapa lapisan jalur konduktif, yang meningkatkan kinerja sirkuit dan mengurangi gangguan elektromagnetik (EMI).

  3. Integritas Sinyal yang Ditingkatkan: Desainnya meminimalkan hilangnya sinyal dan crosstalk, memastikan kinerja yang dapat diandalkan dalam aplikasi sensitif.

  4. Pengelolaan Termal: PCB multilayer dapat menggabungkan saluran termal dan sumur panas, memungkinkan disipasi panas yang efisien dan mempertahankan suhu operasi yang optimal.

  5. Daya tahan: Dibangun dengan bahan yang kuat, PCB ini tahan terhadap faktor lingkungan seperti kelembaban dan fluktuasi suhu, meningkatkan umur panjang.

  6. Fleksibilitas dalam Desain: Struktur multilayer memungkinkan desain yang rumit dan tata letak khusus yang disesuaikan dengan persyaratan khusus instrumen presisi.

  7. Keandalan yang Ditingkatkan: Dengan lebih sedikit interkoneksi yang dibutuhkan, PCB multilayer mengurangi titik kegagalan potensial, meningkatkan keandalan keseluruhan dalam aplikasi kritis.

  8. Efektifitas Biaya: Meskipun biaya awal mungkin lebih tinggi, PCB multilayer dapat mengurangi waktu perakitan dan biaya manufaktur yang lebih rendah dalam jangka panjang.



FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan Persyaratan Teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA


T3: Apakah file saya aman?
Jawabannya:
file anda disimpan aman dan terlindungi kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:

Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB: 1-42lapisan
Bahan PCB: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal: 620mm*1100mm
sertifikat PCB: Memenuhi Peraturan RoHS
Ketebalan PCB: 1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar: 0.5-5oz
Ketebalan lapisan dalam tembaga: 0.5-4oz
Ketebalan maksimum papan PCB: 6.0mm
Ukuran Lubang Minimal: 0.20mm
Lebar baris minimum/ruang: 3/3mil
Min. S/M Pitch: 0.1mm(4mil)
Ketebalan lempeng dan rasio aperture: 30:1
Tembaga dengan lubang minimum: 20 μm
Toleransi (PTH): ± 0,075mm ((3mil)
Toleransi (NPTH): ± 0,05 mm (2mil)
Penyimpangan posisi lubang: ± 0,05 mm (2mil)
Toleransi garis besar: ± 0,05 mm (2mil)
Topeng solder PCB: Hitam, putih, kuning
Permukaan PCB selesai: HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda: Putih
E-test: 100% AOI, sinar-X, tes pesawat terbang.
Bentuknya: Rout dan Score/V-cut
Standar Pemeriksaan: IPC-A-610CCLASSII
Sertifikat: UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar: Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
