Custom AlN Keramik Aluminium Nitride PCB PCB kaku Printed Circuit Board

Custom AlN Keramik Aluminium Nitride PCB PCB kaku Printed Circuit Board

Nama merek:	TECircuit
Nomor Model:	TEC0124
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0028

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

PCB Aluminium Nitride yang disesuaikan

Papan sirkuit cetak aluminium nitrida

Papan sirkuit keramik kaku khusus

Deskripsi Produk

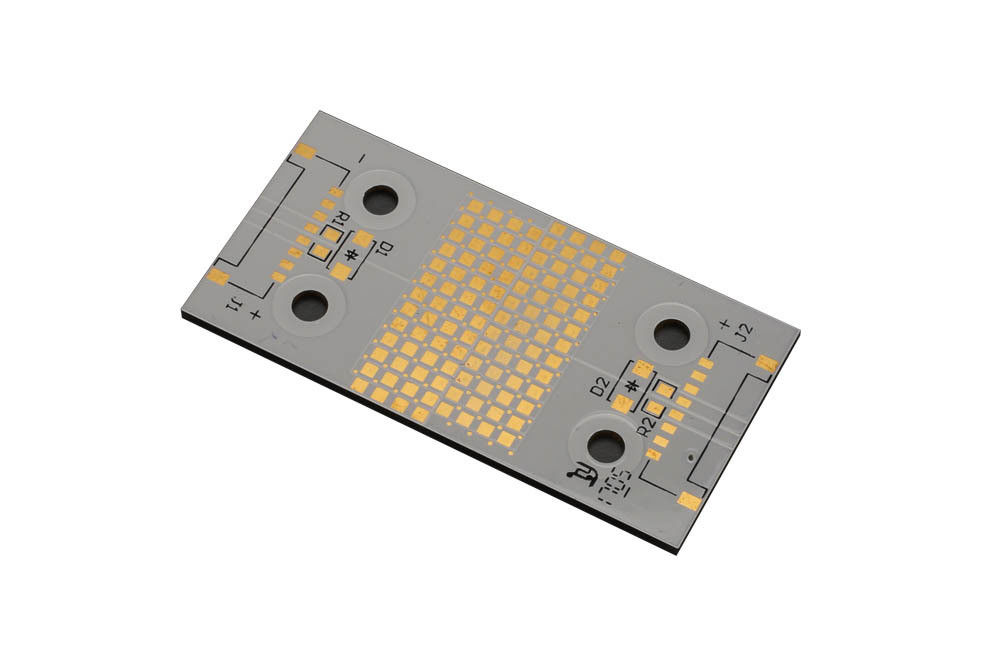

Gambar Produk

TentangTECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Elektronik bertenaga tinggi:
- Digunakan dalam perangkat listrik seperti inverter, konverter, dan amplifier karena konduktivitas termal yang sangat baik dan sifat disipasi panas.
Pencahayaan LED:
- Digunakan dalam aplikasi LED kecerahan tinggi, menyediakan manajemen termal yang efisien untuk memperpanjang umur komponen LED.
Aplikasi RF/Microwave:
- Terintegrasi ke dalam sirkuit RF dan gelombang mikro di mana kehilangan dielektrik rendah dan stabilitas termal yang tinggi sangat penting untuk kinerja.
Elektronik Otomotif:
- Digunakan dalam sistem kontrol otomotif dan modul daya, memastikan keandalan dalam suhu tinggi dan lingkungan yang keras.
Telekomunikasi:
- Digunakan dalam peralatan telekomunikasi, termasuk stasiun dasar dan sistem antena, untuk mengelola panas secara efektif sambil menjaga integritas sinyal.
Perangkat Medis:
- Terintegrasi ke dalam peralatan diagnostik dan terapi yang membutuhkan manajemen termal yang tepat dan keandalan dalam berbagai kondisi.
Peralatan Industri:
- Digunakan dalam pasokan listrik industri dan sistem kontrol, memberikan kinerja yang kuat dalam aplikasi yang menuntut.
Aerospace dan Pertahanan:
- Digunakan dalam aplikasi aerospace di mana keandalan tinggi dan stabilitas termal sangat penting, seperti dalam sistem satelit.
Kendaraan Listrik (EV):
- Digunakan dalam sistem manajemen baterai dan elektronik daya untuk kendaraan listrik dan hibrida, membantu dalam manajemen termal yang efisien.
Elektronik Konsumen:
- Terintegrasi ke dalam perangkat konsumen berkinerja tinggi yang membutuhkan solusi manajemen termal canggih.

Fitur Produk

Konduktivitas Termal Tinggi:
- Aluminium nitride (AlN) memberikan konduktivitas termal yang unggul (hingga 170 W/mK), menjadikannya ideal untuk aplikasi yang sensitif terhadap panas.
Isolasi Listrik yang Luar Biasa:
- Menawarkan kekuatan dielektrik yang tinggi dan kehilangan dielektrik yang rendah, memastikan kinerja yang andal dalam aplikasi elektronik.
Kekuatan Mekanis:
- Keramik AlN tahan lama dan dapat menahan tekanan mekanik, membuatnya cocok untuk lingkungan yang menuntut.
Tahan terhadap Suhu Tinggi:
- Mempertahankan stabilitas dan kinerja pada suhu tinggi, sering sampai 1000 °C, tanpa degradasi.
Koefisien Ekspansi Termal Rendah (CTE):
- CTE dari AlN sangat cocok dengan silikon, mengurangi risiko stres termal dan kegagalan dalam aplikasi semikonduktor.
Resistensi Kimia:
- AlN tahan terhadap berbagai bahan kimia, meningkatkan daya tahannya di lingkungan yang keras.
Ringan:
- Menawarkan alternatif ringan untuk substrat logam tradisional, menguntungkan untuk aplikasi di mana berat adalah perhatian.
Kemampuan penyesuaian:
- Dapat disesuaikan dalam hal ketebalan, ukuran, dan permukaan untuk memenuhi persyaratan aplikasi tertentu.
Kompatibilitas dengan Berbagai Proses Manufaktur:
- Dapat diproses menggunakan teknik pembuatan PCB standar, termasuk pencetakan layar dan pemesinan laser.
Pertimbangan Biaya:
- Meskipun biasanya lebih mahal daripada bahan PCB tradisional, manfaat kinerja jangka panjang seringkali membenarkan investasi dalam aplikasi keandalan tinggi.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
