Papan PCB keramik
Created with Pixso. Keramik Multilayer PCB kaku untuk manufaktur lensa oftalmik

Keramik Multilayer PCB kaku untuk manufaktur lensa oftalmik

Nama merek: TECircuit
Nomor Model: TEC0202
MOQ: 1 PCS
harga: USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman: 5-15 hari kerja
Ketentuan Pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Merek:
Shenzhen Techip Electronics Co, Ltd
Jenis Produk:
PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,
Item No.:
R0071
Layanan:
layanan PCBA
Kemasan rincian:
Paket vakum + kotak Karton
Menyediakan kemampuan:
50000 buah/bulan
Menyoroti:

Papan sirkuit keramik kaku multilayer

,

Produksi Lensa Ophthalmic Rigid PCB

Deskripsi Produk

Gambar Produk

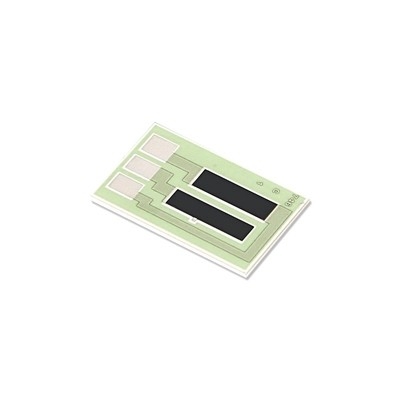

Keramik Multilayer PCB kaku untuk manufaktur lensa oftalmik 0





Tentang TECircuit



Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.


Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-henti
layanan toko.

Layanan:
Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,
Bangunan kotak, pengujian.


Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2



Aplikasi Produk



  • Perangkat Koreksi Penglihatan:

    • Digunakan dalam teknologi kacamata canggih, seperti kacamata pintar yang menggabungkan koreksi penglihatan bersama dengan fitur tampilan digital.
  • Implan Retina:

    • Terintegrasi ke dalam perangkat yang memulihkan penglihatan dengan merangsang sel-sel retina, memberikan solusi bagi pasien dengan gangguan penglihatan yang parah.
  • Sistem Optik Adaptif:

    • Digunakan dalam sistem yang menyesuaikan elemen optik secara real-time untuk meningkatkan kualitas pencitraan, sering digunakan dalam peralatan diagnostik canggih.
  • Instrumen Bedah:

    • Digunakan dalam alat bedah presisi yang membutuhkan kontrol elektronik yang andal untuk prosedur yang melibatkan mata.
  • Peralatan Diagnostik:

    • Terintegrasi ke dalam perangkat yang digunakan untuk pemeriksaan mata dan diagnostik, seperti sistem tomografi koherensi optik (OCT).
  • Perangkat Pakai untuk Peningkatan Penglihatan:

    • Digunakan dalam teknologi wearable yang meningkatkan penglihatan melalui sarana elektronik, seperti aplikasi augmented reality.
  • Sistem Terapi Penglihatan:

    • Digunakan dalam perangkat terapi yang dirancang untuk pelatihan dan rehabilitasi penglihatan, mengintegrasikan sensor dan mekanisme umpan balik.
  • Lensa Kontak Cerdas:

    • Terintegrasi ke dalam lensa kontak cerdas prototipe yang memantau metrik kesehatan atau menyediakan fitur augmented reality.
  • Sistem pencahayaan untuk perangkat optik:

    • Digunakan dalam sirkuit pencahayaan LED yang meningkatkan kinerja instrumen optik, meningkatkan visibilitas dan akurasi.
  • Peralatan pengujian otomatis:

    • Digunakan dalam peralatan yang menguji dan mengkalibrasi lensa mata dan perangkat, memastikan standar kualitas dan kinerja.



Fitur Produk

  1. Biokompatibilitas:

    • Dirancang dengan bahan yang aman untuk digunakan dalam aplikasi medis, terutama yang bersentuhan erat dengan jaringan manusia.
  2. Stabilitas Termal Tinggi:

    • Bahan keramik memberikan ketahanan panas yang sangat baik, sehingga cocok untuk lingkungan dengan suhu yang bervariasi.
  3. Kekuatan Mekanis:

    • PCB keramik dikenal karena kekakuan dan daya tahannya, memastikan keandalan dalam aplikasi yang halus seperti perangkat oftalmik.
  4. Konduktivitas Listrik Rendah:

    • Membantu dalam meminimalkan gangguan dalam aplikasi elektronik sensitif, menjaga integritas sinyal.
  5. Ringan:

    • Menawarkan solusi ringan, yang sangat penting untuk kenyamanan dalam perangkat yang dapat dipakai seperti kacamata dan lensa kontak pintar.
  6. Keakuratan Tinggi:

    • Diproduksi untuk memenuhi toleransi dan spesifikasi yang ketat, memastikan kinerja yang akurat dalam aplikasi optik.
  7. Ketahanan terhadap Faktor Lingkungan:

    • Sering dirawat untuk menahan kelembaban, debu, dan bahan kimia, meningkatkan daya tahan dan keandalan dalam berbagai kondisi.
  8. Kemampuan penyesuaian:

    • Dapat disesuaikan untuk memenuhi persyaratan desain dan fungsional tertentu, memungkinkan solusi oftalmik inovatif.
  9. Kemudahan Integrasi:

    • Dirancang untuk mengakomodasi berbagai komponen elektronik, memfasilitasi integrasi mulus ke dalam sistem optik yang kompleks.
  10. Kepatuhan terhadap Standar Medis:

    • Diproduksi untuk memenuhi peraturan dan standar perangkat medis yang ketat, memastikan keamanan dan efektivitas dalam aplikasi perawatan kesehatan.





FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA


T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:

Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB: 1-42lapisan
Bahan PCB: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal: 620mm*1100mm
sertifikat PCB: Memenuhi Peraturan RoHS
Ketebalan PCB: 1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar: 0.5-5oz
Ketebalan lapisan dalam tembaga: 0.5-4oz
Ketebalan maksimum papan PCB: 6.0mm
Ukuran Lubang Minimal: 0.20mm
Lebar baris minimum/ruang: 3/3mil
Min. S/M Pitch: 0.1mm(4mil)
Ketebalan lempeng dan rasio aperture: 30:1
Tembaga dengan lubang minimum: 20 μm
Toleransi (PTH): ± 0,075mm ((3mil)
Toleransi (NPTH): ± 0,05 mm (2mil)
Penyimpangan posisi lubang: ± 0,05 mm (2mil)
Toleransi garis besar: ± 0,05 mm (2mil)
Topeng solder PCB: Hitam, putih, kuning
Permukaan PCB selesai: HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda: Putih
E-test: 100% AOI, sinar-X, tes pesawat terbang.
Bentuknya: Rout dan Score/V-cut
Standar Pemeriksaan: IPC-A-610CCLASSII
