Gold Finger PCB Multilayer Rigid Printed Circuit Board Untuk Perangkat Portable

Gold Finger PCB Multilayer Rigid Printed Circuit Board Untuk Perangkat Portable

Nama merek:	TECircuit
Nomor Model:	TEC0212
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0080

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Perangkat Portable Papan sirkuit cetak kaku

Multilayer Rigid Gold Finger PCB

Perangkat Portable Gold Finger PCB

Deskripsi Produk

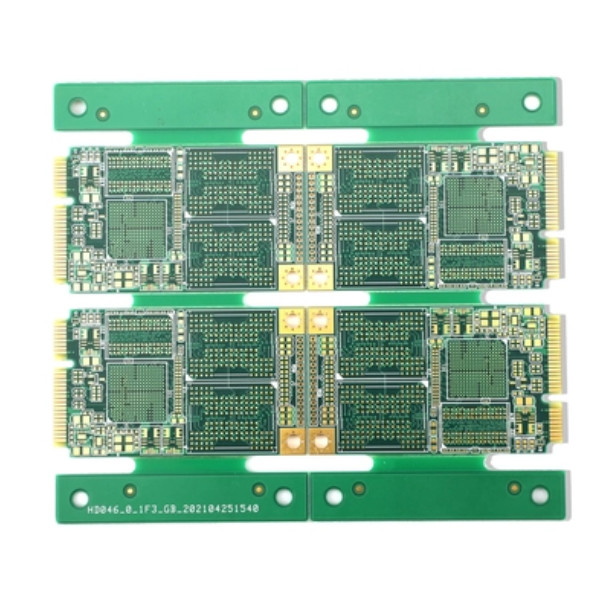

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Ponsel pintar:
- Digunakan untuk menghubungkan berbagai komponen internal, seperti modul tampilan dan kamera, memastikan kinerja yang andal.
Tablet:
- Digunakan dalam perangkat tablet untuk transmisi data yang efisien antara komponen dan periferal.
Laptop:
- Terintegrasi ke dalam laptop untuk menghubungkan modul memori dan komponen perangkat keras lainnya, memfasilitasi operasi yang lancar.
Konsol Game:
- Digunakan dalam perangkat game untuk koneksi cepat dan dapat diandalkan yang meningkatkan kinerja game.
Perangkat Pakai:
- Digunakan dalam jam tangan pintar dan pelacak kebugaran untuk koneksi yang kuat di ruang yang kompak.
Elektronik Konsumen:
- Ditemukan di berbagai perangkat elektronik, termasuk kamera dan pemutar media portabel, di mana konektivitas yang dapat diandalkan sangat penting.

Fitur Produk

Pemasangan Emas:
- Titik kontak, yang dikenal sebagai "jari emas", dilapisi emas untuk memastikan konduktivitas yang sangat baik dan ketahanan terhadap korosi, meningkatkan keandalan koneksi.
Ketahanan Tinggi:
- Jari-jari emas memberikan ketahanan terhadap keausan yang unggul, sehingga cocok untuk dimasukkan dan dikeluarkan berulang kali dalam perangkat portabel.
Integritas Sinyal yang Luar Biasa:
- Penggunaan plating emas meminimalkan kehilangan sinyal, memastikan transmisi data berkinerja tinggi, yang sangat penting dalam aplikasi elektronik yang serba cepat.
Desain Kompak:
- PCB ini memungkinkan tata letak desain yang kompak dan efisien, mengoptimalkan ruang di perangkat portabel tanpa mengorbankan fungsionalitas.
Kompatibilitas:
- Mereka dirancang untuk kompatibel dengan berbagai jenis konektor, sehingga mereka serbaguna untuk aplikasi dan perangkat yang berbeda.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
