Desain Gold Finger PCB Multilayer Rigid Printed Circuit Board Untuk Antarmuka USB

Desain Gold Finger PCB Multilayer Rigid Printed Circuit Board Untuk Antarmuka USB

Nama merek:	TECircuit
Nomor Model:	TEC0216
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0084

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Desain Gold Finger PCB

USB Interface Papan sirkuit cetak kaku

Multilayer Rigid Printed Circuit Board

Deskripsi Produk

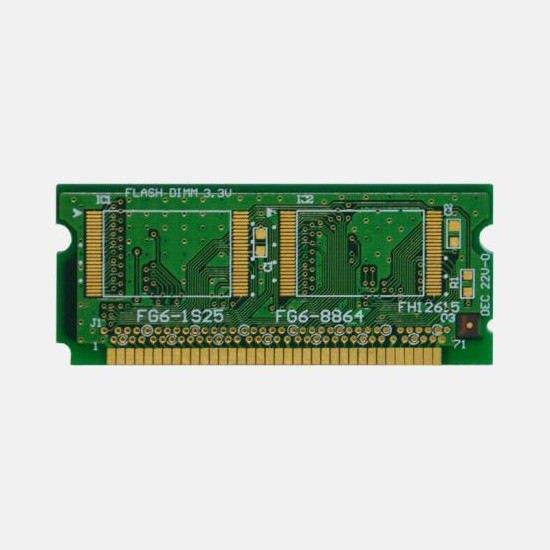

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

USB Flash Drive:
- Digunakan dalam drive USB untuk solusi transfer dan penyimpanan data yang dapat diandalkan.
Hard Drive Eksternal:
- Digunakan di HDD eksternal dan SSD untuk memfasilitasi akses data berkecepatan tinggi.
Motherboard Komputer:
- Terintegrasi ke motherboard untuk menyediakan port USB untuk koneksi periferal.
Peripheral:
- Ditemukan di perangkat seperti printer, scanner, dan webcam untuk konektivitas.
Perangkat Ponsel:
- Digunakan di smartphone dan tablet untuk pengisian dan transfer data.
Konsol Game:
- Digunakan dalam konsol untuk menghubungkan pengontrol, headset, dan aksesori lainnya.
Perangkat Smart Home:
- Terintegrasi ke dalam perangkat pintar untuk konektivitas USB dan catu daya.
Sistem tertanam:
- Digunakan dalam perangkat tertanam yang membutuhkan antarmuka USB untuk komunikasi.
Bank Daya:
- Ditemukan di pengisi daya portabel untuk memfasilitasi pengisian berbagai perangkat.
Antarmuka Audio:
- Digunakan dalam perangkat audio USB untuk transmisi suara berkualitas tinggi.

Fitur Produk

Pemasangan Emas:
- Jari-jari emas dilapisi emas untuk memberikan konduktivitas yang sangat baik dan ketahanan korosi, memastikan transfer data yang dapat diandalkan.
Ketahanan Tinggi:
- Dirancang untuk menahan sering dimasukkan dan dikeluarkan, membuat mereka ideal untuk aplikasi USB.
Integritas Sinyal yang Lebih Tinggi:
- Plating emas meminimalkan hilangnya sinyal, memungkinkan transfer data berkecepatan tinggi yang penting untuk koneksi USB.
Desain Kompak:
- Memungkinkan tata letak kepadatan tinggi, membuatnya cocok untuk perangkat terbatas ruang.
Kekuatan Masukan Rendah:
- Memfasilitasi koneksi mudah dan pemutusan perangkat USB, meningkatkan pengalaman pengguna.
Pengelolaan Termal:
- Kemampuan disipasi panas yang efisien untuk mempertahankan kinerja optimal selama operasi.
Kompatibilitas:
- Dirancang untuk bekerja dengan berbagai standar USB (USB 2.0, 3.0, dll), memastikan aplikasi serbaguna.
Dukungan Mekanis yang Kuat:
- Memberikan stabilitas dan daya tahan untuk perangkat yang mengalami tekanan mekanis.
Produksi yang Menghemat Biaya:
- Mendukung proses produksi yang efisien, mengurangi biaya keseluruhan.
Desain yang Dapat Dikustomisasi:
- Dapat disesuaikan untuk memenuhi desain konektor USB tertentu dan persyaratan tata letak.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
