Multilayer HDI PCB PCB kaku papan sirkuit cetak untuk instrumen pengukuran

Multilayer HDI PCB PCB kaku papan sirkuit cetak untuk instrumen pengukuran

Nama merek:	TECircuit
Nomor Model:	TEC0151
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0054

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

MPCB Rigid Multilayer HDI PCB

Instrumen Pengukuran HDI Multilayer PCB

Instrumen Pengukuran HDI PCB

Deskripsi Produk

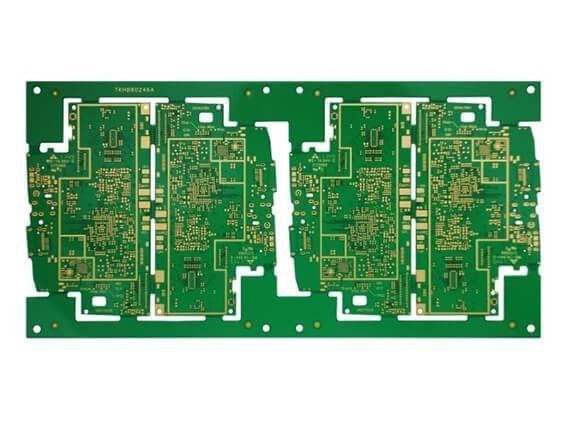

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Multimeter Digital:
- Digunakan untuk tata letak sirkuit kepadatan tinggi yang membutuhkan pengukuran tegangan, arus, dan resistensi yang tepat, memungkinkan desain yang kompak.
Osiloskop:
- Digunakan dalam sirkuit pengukuran frekuensi tinggi, memungkinkan untuk menangkap sinyal yang akurat dan analisis dengan kehilangan sinyal minimal.
Prosesor sinyal:
- Terintegrasi ke dalam perangkat yang membutuhkan pemrosesan sinyal yang kompleks, seperti analis spektrum dan generator bentuk gelombang.
Perangkat Pengukuran Suhu:
- Digunakan dalam termokopel dan termometer digital, mendukung pembacaan suhu yang akurat dan cepat dalam faktor bentuk yang kompak.
Sensor Tekanan:
- Digunakan dalam berbagai perangkat pengukuran untuk memberikan pembacaan tekanan yang tepat, memanfaatkan teknologi interkoneksi kepadatan tinggi.
Meter Aliran:
- Terintegrasi ke dalam sirkuit untuk mengukur aliran cairan, di mana ruang terbatas dan pembacaan yang akurat sangat penting.
Peralatan Pemantauan Lingkungan:
- Digunakan dalam perangkat yang memantau kualitas udara, kelembaban, dan parameter lingkungan lainnya, yang membutuhkan desain yang kompak dan efisien.
Peralatan Kalibrasi:
- Digunakan dalam alat kalibrasi presisi, memastikan pengukuran yang akurat dan stabilitas dalam kinerja.
Instrumen Pengukuran Portable:
- Diintegrasikan ke dalam perangkat genggam untuk berbagai pengukuran, seperti pengukur tingkat suara dan analis gas, di mana ukuran dan berat sangat penting.
Sistem Akuisisi Data:
- Digunakan dalam sistem yang mengumpulkan dan menganalisis data dari beberapa sensor, mendapatkan keuntungan dari kepadatan tinggi dan kinerja teknologi HDI.

Fitur Produk

Kepadatan Tinggi:
- PCB HDI (High-Density Interconnect) memungkinkan lebih banyak komponen di area yang lebih kecil, menjadikannya ideal untuk instrumen pengukuran yang kompak.
Integritas Sinyal yang Ditingkatkan:
- Jejak yang lebih pendek dan kapasitas parasit yang berkurang meningkatkan integritas sinyal, yang penting untuk aplikasi frekuensi tinggi.
Manajemen Termal yang Lebih Baik:
- Bahan canggih dan desain berlapis dalam PCB HDI membantu mengelola disipasi panas secara efektif, mempertahankan kinerja dalam aplikasi sensitif.
Fleksibilitas Routing yang Ditingkatkan:
- Penggunaan microvias dan buried vias memungkinkan pilihan routing yang kompleks, memungkinkan desain sirkuit yang rumit.
Ringan:
- Penggunaan bahan yang berkurang dalam desain HDI menghasilkan papan pencahayaan yang lebih ringan, menguntungkan untuk perangkat pengukuran portabel.
Efektivitas Biaya dalam Volume Besar:
- Meskipun biaya awal mungkin lebih tinggi, PCB HDI dapat hemat biaya untuk produksi bervolume tinggi karena efisiensi dan kinerjanya.
Kemampuan penyesuaian:
- Dapat disesuaikan dengan aplikasi tertentu, memungkinkan tata letak yang unik dan penempatan komponen yang memenuhi kebutuhan instrumen pengukuran.
Daya tahan:
- PCB HDI dirancang untuk menahan tekanan mekanik dan kondisi lingkungan, memastikan keandalan dalam berbagai aplikasi.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keselamatan dan kinerja, memastikan operasi yang dapat diandalkan di berbagai instrumen pengukuran.
Kemudahan Integrasi:
- Kompatibel dengan berbagai komponen dan teknologi, memfasilitasi integrasi fitur canggih ke dalam perangkat pengukuran.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
