Multilayer Rigid HDI PCB Printed Circuit Board Tablet Komputer Elektronik Manufaktur

Multilayer Rigid HDI PCB Printed Circuit Board Tablet Komputer Elektronik Manufaktur

Nama merek:	TECircuit
Nomor Model:	TEC0153
MOQ:	1 PCS
harga:	USD 1.99 ~ USD9.99/pcs
Waktu Pengiriman:	5-15 hari kerja
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Merek:

Shenzhen Techip Electronics Co, Ltd

Jenis Produk:

PCB, papan frekuensi tinggi, PCB KAKU, papan kaku, papan fleksibel, PCB kaku-fleksibel, substrat IC,

Item No.:

R0056

Layanan:

layanan PCBA

Kemasan rincian:

Paket vakum + kotak Karton

Menyediakan kemampuan:

50000 buah/bulan

Menyoroti:

Multilayer Rigid HDI PCB Board

Produksi Elektronik PCB HDI kaku

Produksi komputer Papan sirkuit cetak

Deskripsi Produk

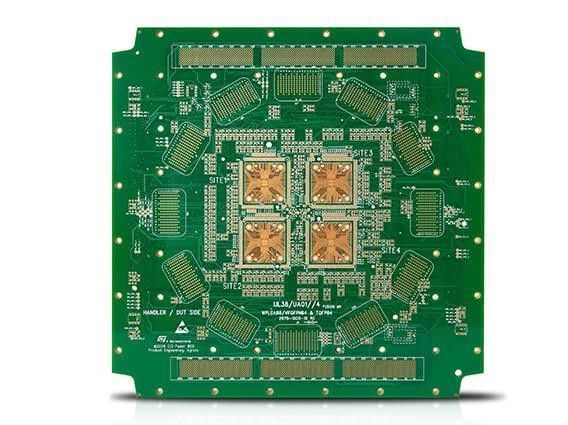

Gambar Produk

Tentang TECircuit

Ditemukan:TECircuit telah beroperasi sejak2004.

Lokasi:Penyedia layanan manufaktur elektronik (EMS) yang berlokasi di Shenzhen China.

Item:PCB EMS yang dapat disesuaikan,penawaranberbagai macamsatu-hentilayanan toko.

Layanan: Papan sirkuit cetak (PCB) dan perakitan papan sirkuit cetak (((PCBA), Papan sirkuit cetak fleksibelFPC), Komponen Sumber,Bangunan kotak, pengujian.

Penjaminan mutu: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 dan sesuai dengan ROHS dan REACH.

Gambar Pabrik:
Pabrik perusahaan sendiri: 50.000 m2; Karyawan: 930+; Kapasitas produksi bulanan: 100.000 m2

Aplikasi Produk

Main Logic Board:
- Digunakan dalam sirkuit unit pemrosesan pusat (CPU) dan unit pemrosesan grafis (GPU), menyediakan koneksi kepadatan tinggi untuk kinerja yang kuat.
Tampilan Antarmuka:
- Digunakan dalam koneksi untuk layar sentuh dan layar LCD / LED, memastikan output resolusi tinggi dan responsif.
Sistem Manajemen Tenaga:
- Terintegrasi ke dalam sirkuit yang mengelola pengisian baterai, distribusi daya, dan efisiensi energi untuk memperpanjang umur baterai.
Modul Komunikasi Wireless:
- Digunakan dalam komponen konektivitas Wi-Fi, Bluetooth, dan seluler, memastikan transmisi data yang andal dan cepat.
Modul Kamera:
- Digunakan dalam sirkuit yang mendukung kamera depan dan belakang, memungkinkan pemrosesan gambar dan video berkualitas tinggi.
Sistem Audio:
- Terintegrasi ke dalam sirkuit amplifier audio dan koneksi speaker, memberikan output suara berkualitas tinggi.
Sensor:
- Digunakan dalam berbagai sensor, seperti akselerometer dan gyroscope, meningkatkan fungsi seperti deteksi orientasi dan sensor gerak.
Antarmuka Penyimpanan:
- Digunakan dalam koneksi untuk penyimpanan memori flash, memastikan akses data yang cepat dan kecepatan transfer.
Pelabuhan Pengisian:
- Terintegrasi ke USB-C atau antarmuka pengisian lainnya, memfasilitasi transfer daya yang efisien dan konektivitas data.
Sistem Pengelolaan Panas:
- Digunakan dalam desain yang membutuhkan disipasi panas yang efektif, mempertahankan kinerja optimal selama penggunaan yang berkepanjangan.

Fitur Produk

Kepadatan Tinggi:
- HDI (High-Density Interconnect) PCB memungkinkan desain yang kompak dengan sejumlah besar komponen, penting untuk profil tablet yang ramping.
Integritas Sinyal yang Ditingkatkan:
- Jalur yang lebih pendek dan routing yang dioptimalkan meningkatkan kualitas sinyal, yang sangat penting untuk transfer dan komunikasi data berkecepatan tinggi.
Manajemen Termal yang Lebih Baik:
- Bahan-bahan canggih dan desain multi-lapisan membantu menghilangkan panas secara efektif, mencegah overheating selama pekerjaan intensif.
Fleksibilitas Routing yang Ditingkatkan:
- Penggunaan mikropia dan vias terkubur memungkinkan tata letak sirkuit yang kompleks, memaksimalkan efisiensi ruang.
Desain Ringan:
- Mengurangi penggunaan bahan berkontribusi pada desain tablet yang lebih ringan, meningkatkan portabilitas dan pengalaman pengguna.
Efisiensi Biaya dalam Produksi Massal:
- Meskipun biaya awal mungkin lebih tinggi, PCB HDI dapat hemat biaya untuk manufaktur skala besar karena keuntungan kinerja mereka.
Kemampuan penyesuaian:
- Dapat disesuaikan untuk memenuhi persyaratan desain tertentu, memungkinkan tata letak dan konfigurasi yang unik untuk berbagai model tablet.
Daya tahan:
- Dibangun untuk menahan faktor lingkungan, memastikan kinerja yang andal dalam penggunaan sehari-hari.
Kepatuhan Peraturan:
- Dirancang untuk memenuhi standar industri untuk keamanan dan kinerja, memastikan operasi yang dapat diandalkan dalam elektronik konsumen.
Kemudahan Integrasi:
- Kompatibel dengan berbagai komponen, memfasilitasi penggabungan fitur canggih dan teknologi dalam tablet.

FAQ

Pertanyaan 1: Apa yang dibutuhkan untuk penawaran?
Jawabannya:
PCB: QTY, file Gerber, dan persyaratan teknis ((bahan/perawatan permukaan akhir/kekandelan tembaga/kekandelan papan,...)
PCBA: Informasi PCB, BOM, ((Dokumen pengujian...)

Q2: Format file apa yang Anda terima untuk produksi?
Jawabannya:
File PCB Gerber
Daftar BOM untuk PCB
Metode pengujian untuk PCBA

T3: Apakah file saya aman?
Jawabannya:
file anda disimpan dengan aman dan aman kami melindungi IP untuk pelanggan kami di seluruh proses semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga

Q4: Apa metode pengiriman?
Jawabannya:
Kami dapat menawarkan FedEx / DHL / TNT / UPS untuk pengiriman. Juga, metode pengiriman yang disediakan pelanggan dapat diterima.

Q5: Apa metode pembayaran?
Jawabannya:
Transfer telegrafik di muka (Advance TT, T / T), PayPal dapat diterima.

Aku tidak tahu.Deskripsi ProdukAku tidak tahu.

Spesifikasi:
Lapisan PCB:	1-42lapisan
Bahan PCB:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminium Base, Bebas Halogen
Ukuran papan PCB maksimal:	620mm*1100mm
sertifikat PCB:	Memenuhi Peraturan RoHS
Ketebalan PCB:	1.6 ± 0,1 mm
Ketebalan Tembaga Lapisan Luar:	0.5-5oz
Ketebalan lapisan dalam tembaga:	0.5-4oz
Ketebalan maksimum papan PCB:	6.0mm
Ukuran Lubang Minimal:	0.20mm
Lebar baris minimum/ruang:	3/3mil
Min. S/M Pitch:	0.1mm(4mil)
Ketebalan lempeng dan rasio aperture:	30:1
Tembaga dengan lubang minimum:	20 μm
Toleransi (PTH):	± 0,075mm ((3mil)
Toleransi (NPTH):	± 0,05 mm (2mil)
Penyimpangan posisi lubang:	± 0,05 mm (2mil)
Toleransi garis besar:	± 0,05 mm (2mil)
Topeng solder PCB:	Hitam, putih, kuning
Permukaan PCB selesai:	HASL bebas timbal, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger, Peelable, Immersion Silver
Legenda:	Putih
E-test:	100% AOI, sinar-X, tes pesawat terbang.
Bentuknya:	Rout dan Score/V-cut
Standar Pemeriksaan:	IPC-A-610CCLASSII
Sertifikat:	UL (E503048),ISO9001/ISO14001/IATF16949
Laporan yang keluar:	Pemeriksaan akhir, uji E, uji solder, Mikroseksi dan banyak lagi
